Описание

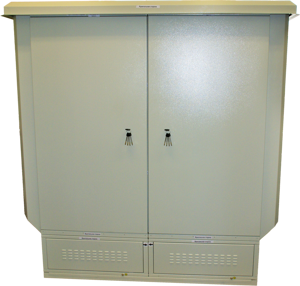

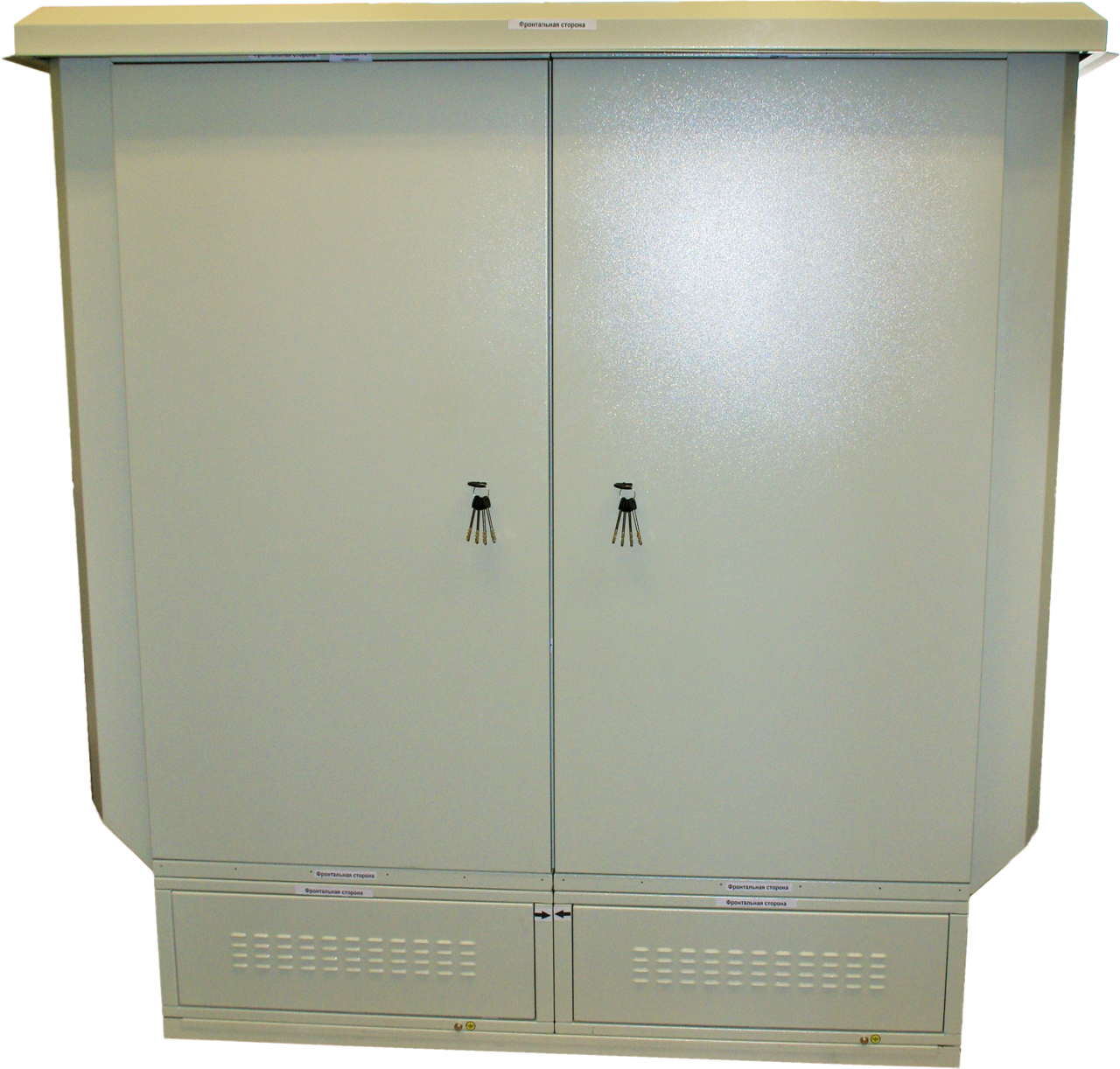

Шкаф всепогодный серии 650-2М/3-33U устанавливается на открытом воздухе и предназначен для размещения и защиты от несанкционированного доступа и воздействия неблагоприятных условий окружающей среды радиоэлектронной, телекоммуникационной, и любой другой аппаратуры.
Конструкция
Основные размеры шкафа соответствуют ГОСТ 28601.2 (19-ти дюймовому стандарту МЭК 297-2).

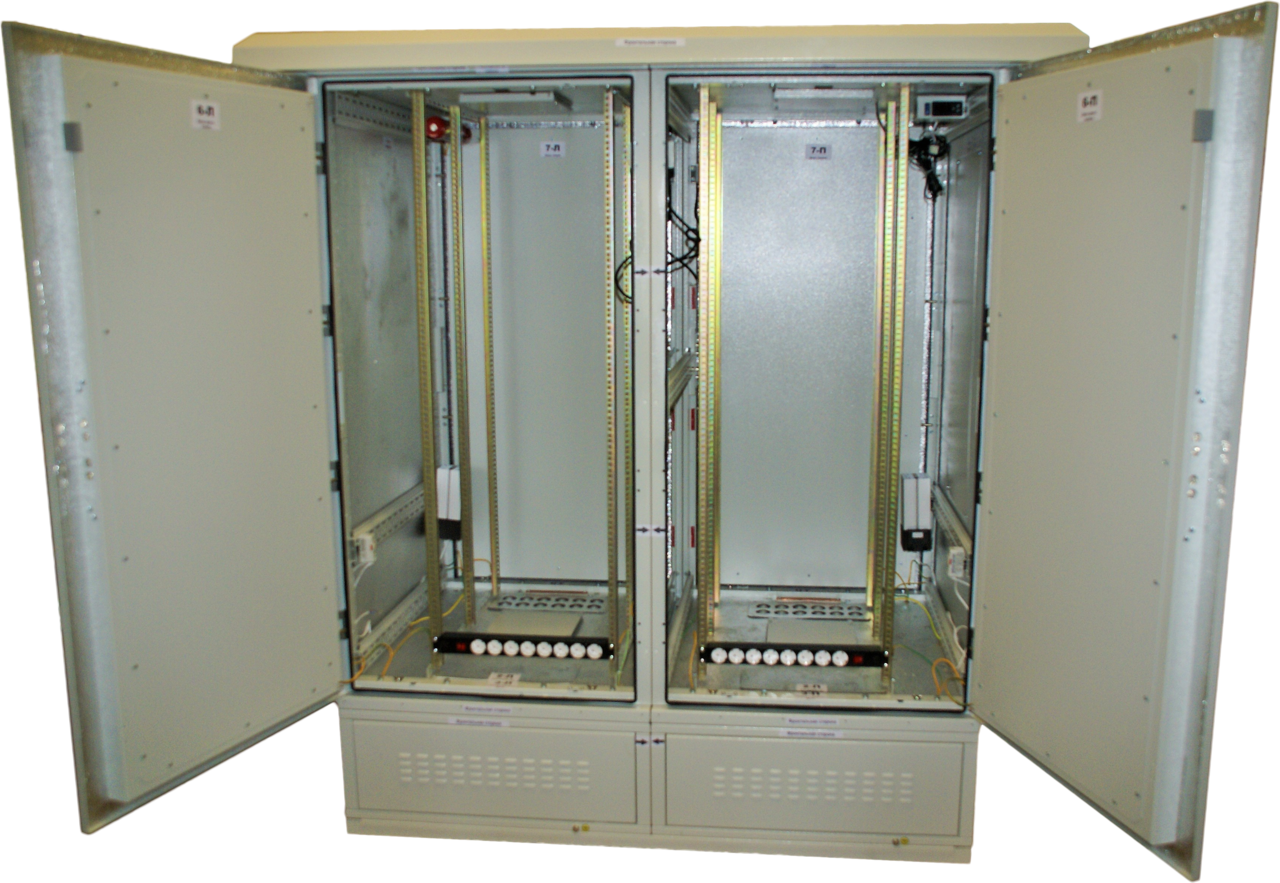

Конструкция шкафа модульная, сборно-разборная – шкаф состоит из 2х, устанавливаемых друг к другу, модулей имеющих общую крышу. Каждый модуль состоит из двух, соединенных между собой, отсеков: цоколя (кабельный отсек) высотой 300мм и отсека оборудования высотой 1590мм.
Шкаф выполнен в антивандальном исполнении, все элементы конструктива соединяются между собой внутренним креплением, без возможности разбора снаружи. Двери шкафа оснащены: петлями скрытого крепления; замками 3-х точечного запирания, класса 4 (ГОСТ 5089-2003).
Для защиты установленного внутри оборудования от температурных колебаний внутренние поверхности телекоммуникационного отсека выполнены с термоизоляционным слоем.
Для крепления оборудования шкаф оснащен направляющими 19” стандарта (МЭК 297-2), высотой 1470мм.(33U) – 6 пар.
В шкафу предусмотрены места для установки систем: обогрева, приточно-вытяжной вентиляции; датчиков контроля доступа.
Ввод кабелей в шкаф предусмотрен снизу (из цоколя), через герметичные кабельные зажимы в основании телекоммуникационного отсека.
Все металлические шкафа заземлены между собой гибкими переходниками (желто-зеленый провод ПВ-4). В основаниях цоколей для подключения внешнего заземления имеются 2 втулки с внутр. резьбой М8.
Покрытие – краска порошковая полиэфирная (атмосферостойкая), обеспечивающая защиту от прямых солнечных лучей. Цвет шкафов: RAL 7035 (светло-серый).
Степень защиты: IP55 по ГОСТ 14254 (МЭК 529-89).
Для удобства монтажа шкаф комплектуется рым-болтами. Шкаф поставляется в разобранном виде – сборочными узлами.
