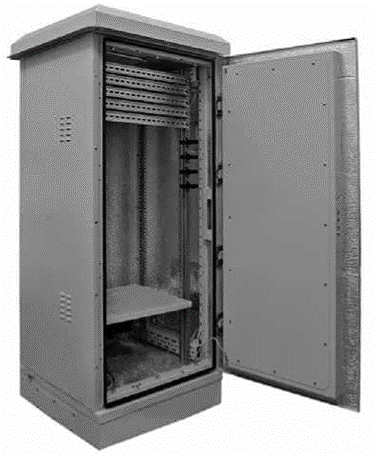

Всепогодный шкаф-термобокс серии 650/16

Описание

Всепогодные шкафы-термобоксы предназначены для размещения сетевого телекоммуникационного, кроссового, пассивного и активного оборудования, и любой другой аппаратуры. Обеспечивают защиту установленного оборудования от воздействия неблагоприятных условий окружающей среды и несанкционированного доступа при установке на улице в общественных зонах. Шкафы-термобоксы выполнены в двух вариантах установки: напольные (крепление к фундаменту) и настенные (крепление к стене).

Конструкция шкафа.

Шкаф выполнен в антивандальном исполнении, с возможностью разбора только изнутри. Шкаф состоит из: основания, верхней крыши с отливами боковых и задней стенок, и передней двери. Все узлы выполнены из стали Ст 08пс* толщиной 2 мм, с дополнительными ребрами жесткости. (*по требованию заказчика возможно исполнение шкафов из нержавеющей стали А2, а также из листовой стали Ст 08пс с порошковым покрытием и предварительным грунтованием поверхности цинкосодержащей грунтовкой).

В шкафу предусмотрена установка систем обогрева и вентиляции и необходимых для управления тепловым режимом датчиков и термостатов. Для защиты аппаратуры от температурных колебаний внутренние поверхности отсека имеют термоизоляционный слой*: Пенополиэтилен "Алюфом" 3010 AL, толщиной 10 мм. (*по требованию заказчика возможно использование термоизоляционного слоя из огнезащитного материала ОБМ-13Ф). Размещение аппаратуры внутри отсека на монтажных направляющих стандарта 19”.

Кабельные вводы.

Ввод кабеля в шкаф осуществляется через гермовводы (кабельные зажимы с проходными отверстиями под кабель) в основании. Возможно использование кабельных вводов типа MG, PG, Roxtec. (Расположение, размер, тип и количество кабельных вводов согласовывается перед открытием заказа)

Заземление.

- Все сборочные элементы шкафа заземлены между собой гибкими переходниками (желто-зеленый провод ПВ-4)

- Предусмотрена точка подключения внешнего заземления шкафа: внешняя втулка с внутренней резьбой М8.

Покрытие

Ударопрочное, порошково-полиэфирное покрытие, предназначенное для эксплуатации на улице.

Цвет шкафа: RAL 7035 (светло-серый).

Исполнение

Класс защиты- IP 55 ( в соответствии с ГОСТ 14254-96).

Условия эксплуатации

В диапазоне температур окружающей среды (-50…+45 ^ОС).

По воздействию климатических факторов внешней среды в макроклиматических районах с умеренным и холодным климатом (исполнение УХЛ) категории размещения 2 и 1.

Конструктивные особенности:

Серия 650\16 - напольные шкафы, поставляются с цоколем для ввода и хранения запаса кабеля, и для крепления шкафа к фундаменту с помощью клиновых анкеров 10\10 х 92 (М10). Штатно поставляются с цоколем высотой 100мм (по требованию заказчика возможно исполнение цоколя другой высоты).

Дверь

выполнена с установочным местом под холодильный агрегат и оснащена унифицированным ригельным замком 3-х точечного запирания класс защиты 4 по ГОСТ 5089-2003, противосъемными штырями.

Внешняя крыша шкафа

Крыша выполнена с отливами для защиты шкафа от атмосферных осадков. Крепление крыши изнутри шкафа.

Цена по запросу

Всепогодные шкафы-термобоксы для размещения сетевого телекоммуникационного, кроссового, пассивного и активного оборудования и любой другой аппаратуры

Добавить к сравнению

Производитель:
ГК Конструктив
Этажность (U) от:
24
Этажность (U) до:
42

Характеристики
Базовая комплектация
Дополнительная комплектация
Вертикальная опора
Применяемость холодильных агрегатов

Обозначение	Этажность, U	Внешние габариты (ШхВхГ),мм (по корпусу)	Внешние габариты (ШхВхГ),мм (по крыше с отливами)	Масса, не более, кг	Базовое исполнение кабельных вводов и вентиляции (по умолчанию)
650\16-24U*	24	600х1285х600	712х1345х712	132.5	Кабельные зажимы (гермовводы) под кабель: ᴓ14-9 мм – 4 шт.
650\16-27U	27	600х1420х600	712х1480х712	137.0	Кабельные зажимы (гермовводы) под кабель: ᴓ14-9 мм – 4 шт.
650\16-33U	33	600х1685х600	712х1745х712	150.0	Кабельные зажимы (гермовводы) под кабель: ᴓ14-9 мм – 4 шт.
650\16-42U	42	600х2086х600	712х2146х712	178.0	Кабельные зажимы (гермовводы) под кабель: ᴓ14-9 мм – 4 шт.

*Шкафы серии 650/16 с этажностью до 24U включительно могут быть установлены на вертикальную опору.

Цоколь высотой 100 мм	1
Отсек Телекоммуникационный (ОТ):	1
Основание	1
Рама верхняя	1
Рама вертикальная	1
Стенка задняя	1
Стенка боковая	2
Дверь с замком	1
Дверь с замком, с установочным местом под холодильник	*
Стенка, с установочным местом под холодильник	-
Направляющая 19”	4
Комплект заземления	1 компл.
Крыша с отливами	1

Наименование	Шифр
Вентилятор с фильтром, с крепежом	175-01
Термостат для вентилятора 220V, с монтажным комплектом	188-01
Обогреватель FLH-400; 400 Вт; 220В	17040010007
Термостат для обогревателя, с монтажным комплектом и кронштейном	650-07\18.00.00
Холодильный агрегат	см. таблицу применяемости холодильных агрегатов

Выше представлен список наиболее часто заказываемых позиций.

Исчерпывающий список дополнительной комплектации смотрите в таблице применяемости аксессуаров.

Шкафы серии 650/16 с этажностью до 24U включительно могут быть установлены на вертикальную опору.

Наименование \ шифр	650\16-24U	650\16-27U	650\16-33U	650\16-42U
Холодильный агрегат SK 3302.100; 300W, 280х550х140 \ SK.3302.100**	1* (в дверь)	1* (в дверь)
Комплект холодильника 300W с кожухом \ 650-18\26.00.00**			1* (в дверь)	1* (в дверь)
Холодильный агрегат SK 3303.500; 500W 280х550х200 \ SK.3303.500**	1* (в дверь)	1* (в дверь)
Комплект холодильника 500W с кожухом \ 650-18\26.00.00-01**			1* (в дверь)	1* (в дверь)

* Полезная мощность (Вт) холодильного агрегата оговаривается перед открытием заказа

** Холодильный агрегат с кожухом или без него оговаривается перед открытием заказа

Обращаем Ваше внимание, что холодильные агрегаты с кожухом занимают меньше полезного пространства внутри шкафа, однако в шкафах этажностью 24U и 27U нет возможности для их установки.
