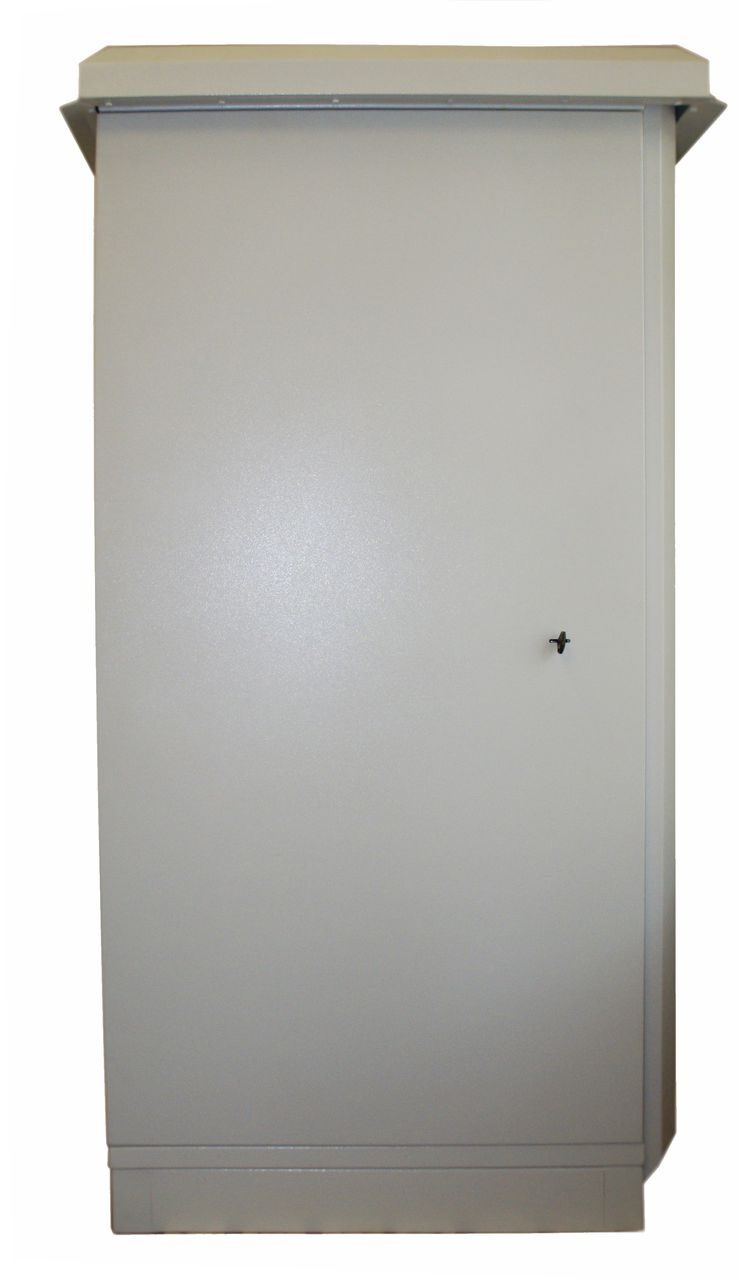

Всепогодный шкаф-термобокс серии 650/24

Всепогодные шкафы-термобоксы предназначены для размещения сетевого телекоммуникационного, кроссового, пас­сивного и активного оборудования и любой другой аппара­туры. Обеспечивают защиту установленного оборудования от воздействия неблагоприятных условий окружающей среды и несанкци­онированного доступа при установке на улице в общественных зонах. Шкафы-термобоксы выполнены в двух вариантах установки: напольные (крепление к фундаменту) и настенные (крепление к стене).

Конструкция шкафа.

Шкаф выполнен в антивандальном исполнении, с возможностью разбора только изнутри. Шкаф состоит из: основания, верхней крыши с отливами боковых и задней стенок, и передней двери. Все узлы выполнены из стали Ст 08пс* толщиной 2 мм, с дополнительными ребрами жесткости.  (*по требованию заказчика возможно исполнение шкафов из нержавеющей стали А2, а также из листовой стали Ст 08пс с порошковым покрытием и предварительным грунтованием поверхности цинкосодержащей грунтовкой).

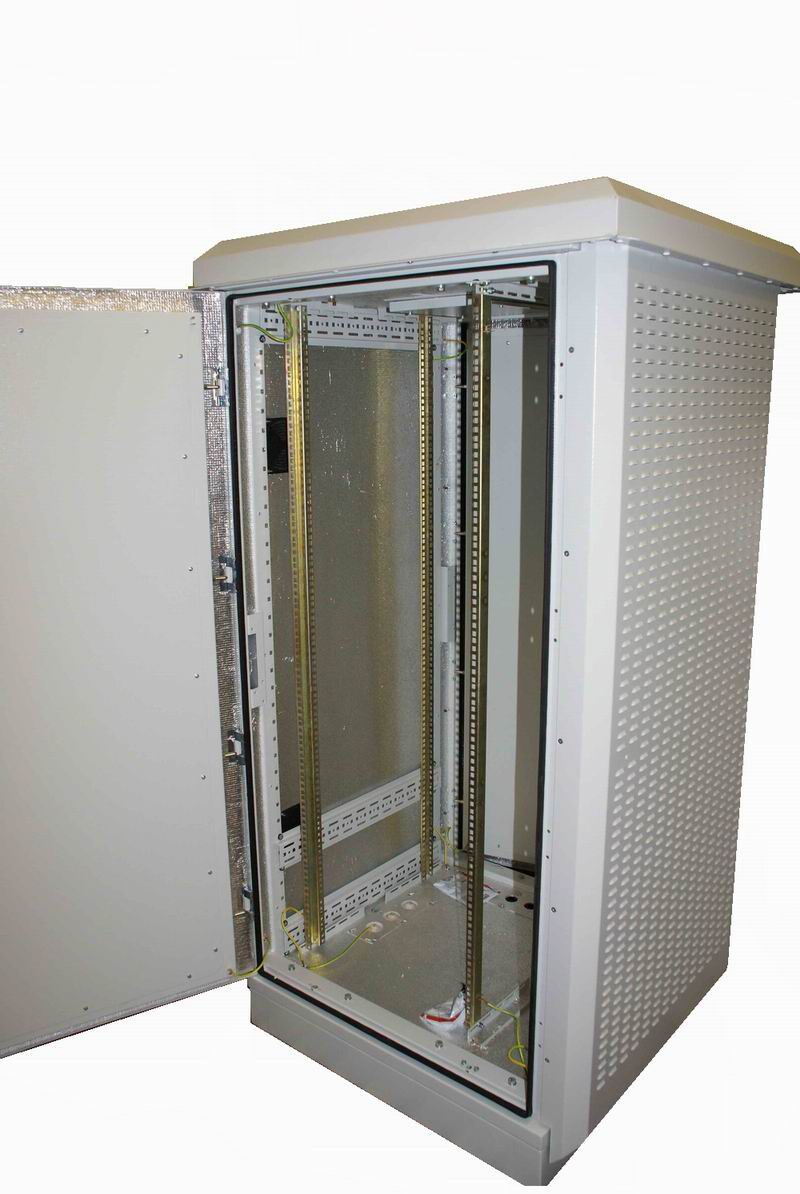

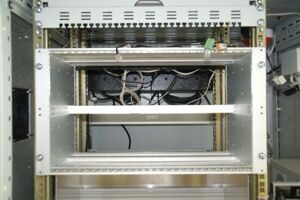

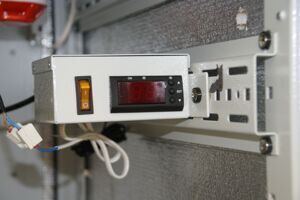

В шкафу предусмотрена установка систем обогрева и вентиляции и не­обходимых для управления тепловым режимом датчиков и термостатов. Для защиты аппаратуры от температурных колебаний внутренние по­верхности отсека имеют термоизоляционный слой*: Пенополиэтилен "Алюфом" 3010 AL, толщиной 10 мм. (*по требованию заказчика возможно использование термоизоляционного слоя из огнезащитного материала ОБМ-13Ф). Размещение аппаратуры внутри отсека на монтажных направляющих стандарта 19”.

Кабельные вводы.

Ввод кабеля в шкаф осуществляется через гермовводы (кабельные зажи­мы с проходными отверстиями под кабель) в основании. Возможно использование кабельных вводов типа MG, PG, Roxtec. (Расположение, размер, тип и количество кабельных вводов согласовывается перед открытием заказа)

Заземление.

- Все сборочные элементы шкафа заземлены между собой гибкими переходниками (желто-зеленый провод ПВ-4)

- Предусмотрена точка подключения внешнего заземления шкафа: внешняя втулка с внутренней резьбой М8.

Покрытие.

Ударопрочное, порошково-полиэфирное покрытие, предназначенное для эксплуатации на улице.

Цвет шкафа: RAL 7035 (светло-серый).

Исполнение.

Класс защиты- IP 55 ( в соответствии с ГОСТ 14254-96).

Условия эксплуатации.

В диапазоне температур окружающей среды (-50…+45 ^ОС).

По воздействию климатических факторов внешней среды в макрокли­матических районах с умеренным и холодным климатом (исполнение УХЛ) категории размещения 2 и 1.

Конструктивные особенности:

Серия 650\24 - напольные шкафы, поставляются с цоколем для ввода и хранения запаса кабеля, и для крепления шкафа к фундаменту с помощью клиновых анкеров 10\10 х 92 (М10). Штатно поставляются с цоколем высотой 100мм (по требованию заказчика возможно исполнение цоколя другой высоты).

Дверь.

выполнена с установочным местом под холодильный агрегат и оснащена унифицированным ригельным замком 3-х точечного запирания класс защиты 4 по ГОСТ 5089-2003, противосъемными штырями.

Внешняя крыша шкафа.

Крыша выполнена с отливами для защиты шкафа от атмосферных осадков. Крепление крыши изнутри шкафа.
