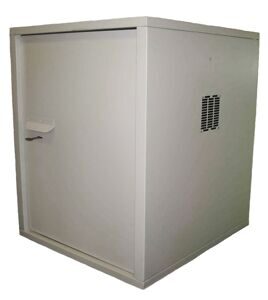

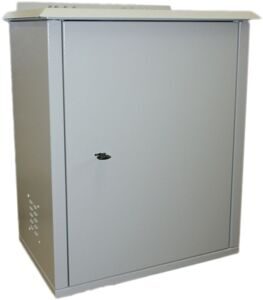

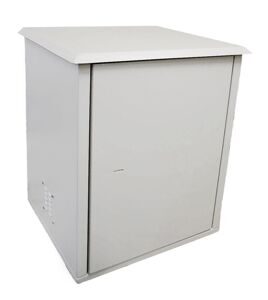

Всепогодный настенный шкаф-термобокс серии 650/13
|
Обозначение |
Этажность, U |
Внешние габариты (ШхВхГ),мм |
Внешние габариты (ШхВхГ),мм (по крыше с отливами) |
Масса, не более, кг |
Базовое исполнение кабельных вводов и вентиляции (по умолчанию) |
|
Настенный (крепление к стене – изнутри шкафа) |
|||||
|
Шкаф 650\13-9U |
9 |
600х476х549 |
646х476х570 |
53.5 |
Кабельные зажимы (гермовводы) под кабель: ᴓ16.5-12 мм – 2 шт. ᴓ6-12 мм – 4 шт. Вентиляция не предусмотрена
|
|
Шкаф 650\13-12U |
12 |
600х610х549 |
646х610х570 |
61.5 |
Кабельные зажимы (гермовводы) под кабель: ᴓ16.5-12 мм – 2 шт. ᴓ6-12 мм – 4 шт. Вентиляция не предусмотрена
|
|
Шкаф 650\13-15U |
15 |
600х742х549 |
646х742х570 |
69.0 |
Кабельные зажимы (гермовводы) под кабель: ᴓ16.5-12 мм – 2 шт. ᴓ6-12 мм – 4 шт. Вентиляция не предусмотрена
|
|
Шкаф 650\13-16U |
16 |
600х787х549 |
646х787х570 |
71.5 |
Кабельные зажимы (гермовводы) под кабель: ᴓ16.5-12 мм – 2 шт. ᴓ6-12 мм – 4 шт. Вентиляция не предусмотрена
|
|
Шкаф 650\13-18U |
18 |
600х876х549 |
646х876х570 |
76.5 |
Кабельные зажимы (гермовводы) под кабель: ᴓ16.5-12 мм – 2 шт. ᴓ6-12 мм – 4 шт. Вентиляция не предусмотрена
|
|
Настенный с кронштейнами (крепление шкафа к стене – снаружи), с возможностью крепления на столб (мачту) (тип комплекта крепления шкафа к столбу в таблице «Тип комплектов крепления шкафа к столбу») |
|||||
|
Шкаф 650\13К-9U |
9 |
600х476х549 |
646х540х570 |
57.0 |
Кабельные зажимы (гермовводы) под кабель: ᴓ16.5-12 мм – 2 шт. ᴓ6-12 мм – 4 шт. Вентиляция предусмотрена.
|
|
Шкаф 650\13К-12U |
12 |
600х610х549 |
646х675х570 |
64.5 |
|
|
Шкаф 650\13К-15U |
15 |
600х742х549 |
646х805х570 |
72.5 |
|
|
Шкаф 650\13К-16U |
16 |
600х787х549 |
646х850х570 |
74.7 |
|
|
Шкаф 650\13К-18U |
18 |
600х876х549 |
646х940х570 |
80.0 |
|
|
Шкаф 650\13К-40-15U |
15 |
600х742х400 |
646х805х425 |
65.0 |
Кабельные зажимы (гермовводы): ᴓ14.6-8 мм – 1 шт. ᴓ9-14 мм – 3 шт. ᴓ18-25 мм – 1 шт. Предусмотрена установка 2-х вентиляторов. |
|
Шкаф 650\13-4U (с кронштейнами для крепления к потолку) |
4 |
600х250х545 |
710х250х545 |
32.0 |
13 отв. ᴓ 25.5 |
|
Наименование |
650\13 650\13К |
|
Корпус цельногнутый: |
1 |
|
Стенка левая |
- |
|
Стенка правая |
- |
|
Стенка задняя |
- |
|
Основание |
1 |
|
Крышка |
1 |
|
Дверь с замком |
1 |
|
Направляющая 19” |
4 |
|
Крыша с отливами |
1 |
|
Цоколь |
- |
|
Комплект заземления |
1 |
|
Кабельные зажимы (гермовводы) |
Количество определяется при открытии заказа |
|
Наименование |
Шифр |
|
Вентилятор с фильтром, с крепежом |
175-01 |
|
Термостат для вентилятора 220V, с монтажным комплектом |
650-07\18.00.00-01 |
|
Обогреватель FLH-150; 150 Вт; 220В |
17015005007 |
|
Термостат для обогревателя, с монтажным комплектом и кронштейном |
650-07\18.00.00 |
Выше представлен список наиболее часто заказываемых позиций.
Исчерпывающий список дополнительной комплектации смотрите в таблице применяемости аксессуаров.
