Всепогодный шкаф-термобокс серии 650А2/3М-33U

Описание

Конструкция:

Все элементы шкафа (кроме опоры) выполнены из нержавеющей сталиAISI 304толщиной2 мм. Опора из листовой стали (Ст3) толщиной 3мм.

Материал изготовления: нержавеющая сталь AISI 304*

*При необходимости (при эксплуатации в условиях агрессивной среды) возможно грунтование поверхности цинкосодержащей грунтовкой перед порошковой окраской, а также изготовление шкафов из листовой сталиобщего назначения (Ст 08пс).

Опора.

Внешние габариты (ШхГхВ) (в нижней части): 1800х600х615мм.

Внешние габариты (ШхГхВ) (в верхней части): 1800х800х615мм.

Опора служит для монтажа шкафа и подвода кабелей.

Опора состоит из:

- сварной рамы   - 1шт,

- 8-ми регулируемых по высоте опор,

- 4-х регулируемых по высоте кронштейнов для крепления на фундаменте,

- 8-ми съемных панелей, запираемых на замки(16шт.) - под универсальный ключ(с двойной бородкой).

Крепление опоры на фундамент осуществляется анкерными болтами, через  отверстия ø18 мм  в регулируемых по высоте кронштейнах. (анкерные болты КА-S-D  16\5х 118 (4шт.) входят в комплект поставки).

Боковые съемные панели снабжены щеточным кабельным вводом (ЩКВ).

Отсек Электрооборудования (ОЭ) (средний)

Предназначен для установки электрощита, источника бесперебойного питания и аккумуляторных батарей.

Внешние габариты ОЭ (ШхГхВ): 600х800х1585мм.

Внутренние поверхности имеют слой термоизоляции - пенополиэтилен "Алюфом" 3010 AL толщиной 10мм.

Отсек монтируется на опору.

Комплектуется Рым-болтами М12 – 4шт., доступ к установочным местам под рым-болты - при снятой крыше.

Снабжен задней съемной стенкой с двумя замками с поворотной ручкой и передней дверью с замком 3-х точечного запирания, класса 4 по ГОСТ 5089-2003. Замочная скважина защищена от попадания влаги. (Передняя дверь выполнена с установочным местом под холодильный агрегат.)

Навеска двери с правой стороны, открывание двери: слева направо.

Полезная глубина отсека в зоне холодильного агрегата ≈ 520мм, в зависимости от установки монтажных направляющих. Вне зоны холодильного агрегата 620мм.

Отсек оборудован 19-дюймовыми монтажными направляющими высотой 33U - 2 пары.  Предусмотрена переустановка направляющих по глубине.

Кабельные вводы:

На заглушках установлены резиновые сальники HP-32 по 3шт на каждой.

В отсеке предусмотрены места под установку следующего климатического оборудования (оговаривается перед открытием заказа):

- 4-х вентиляторный блокс электронным терморегулятором   - 2шт.

В данном отсеке установливаются заглушки.

- Холодильный агрегат SK 3303.500; 500W 280х550х200 – 1шт, устанавливается в дверь. Для защиты от внешних воздействий на работу холодильного агрегата с внешней стороны двери устанавливается защитный кожух, глубиной не менее 80мм (для обеспечения

нормального воздухообмена).

- Термостат для рег-ки t* холод-ка (300-500Вт) с монтажным комплектом    – 1шт

Отсек телекоммуникационный ОТ1 и ОТ2 (левый и правый)

Предназначены для установки активного и коммутационного оборудования. Конструктивно отсеки между собой не отличаются.

Внешние габариты ОТ (ШхГхВ): 600х800х1585мм.

Отсеки монтируются на опору

Внутренние поверхности имеют слой термоизоляции - пенополиэтилен "Алюфом" 3010 AL толщиной 10мм.

Доступ в отсек - трехсторонний, через переднюю, заднюю и боковую съемные стенки, снабженными двумя замками с поворотной ручкой каждая, аналогично ОЭ.

Полезная глубина отсека ≈ 620мм, в зависимости от установки монтажных направляющих.

Отсеки оборудованы 19-дюймовыми монтажными направляющими, кабельными вводами, аналогично отсеку электрооборудования.

В отсеке предусмотрены места под установку следующего климатического оборудования (оговаривается перед открытием заказа):

- Обогреватель мощностью 400 Вт. (1+1 шт.)

- Термостат (биметаллический)  (1+1 шт.)

- 4-х вентиляторный блок с электронным терморегулятором (2+2 шт.) - между отсеком и опорой - на приток; на верхнюю раму (под крышу) – вытяжной на отток воздуха). Под вентиляторный блок устанавливается подвижная заглушка (зима-лето).

Три отсека: ОТ1 – ОЭ – ОТ2 соединены между собой, образуя единое внутреннее пространство.Внутренних перегородок (кроме боковых гориз. балок) между отсеками не предусмотрено.

Крыша (с отливами)-единая на три отсека.

Внешние габариты крыши (ШхГхВ): 1912х912х88мм.

Монтируется на верхние рамы 3-х отсеков.

Заземление.

Для подключения общего заземления в основании отсека электрооборудования имеется внешняя втулка с внутренней резьбой М8.

Все металлические части шкафа оснащены резьбовой шпилькой заземления и соединены между собой проводами (ПВ-4 ж\з)

Покрытие.

Ударопрочное, порошково-полиэфирное покрытие, предназначенное для эксплуатации на улице.

Цвет шкафа: RAL 7035 (светло-серый).

Степень защиты: IP 65 по ГОСТ 14254-96.

Поставка: Шкаф  поставляется  в разобранном виде –сборочными узлами.

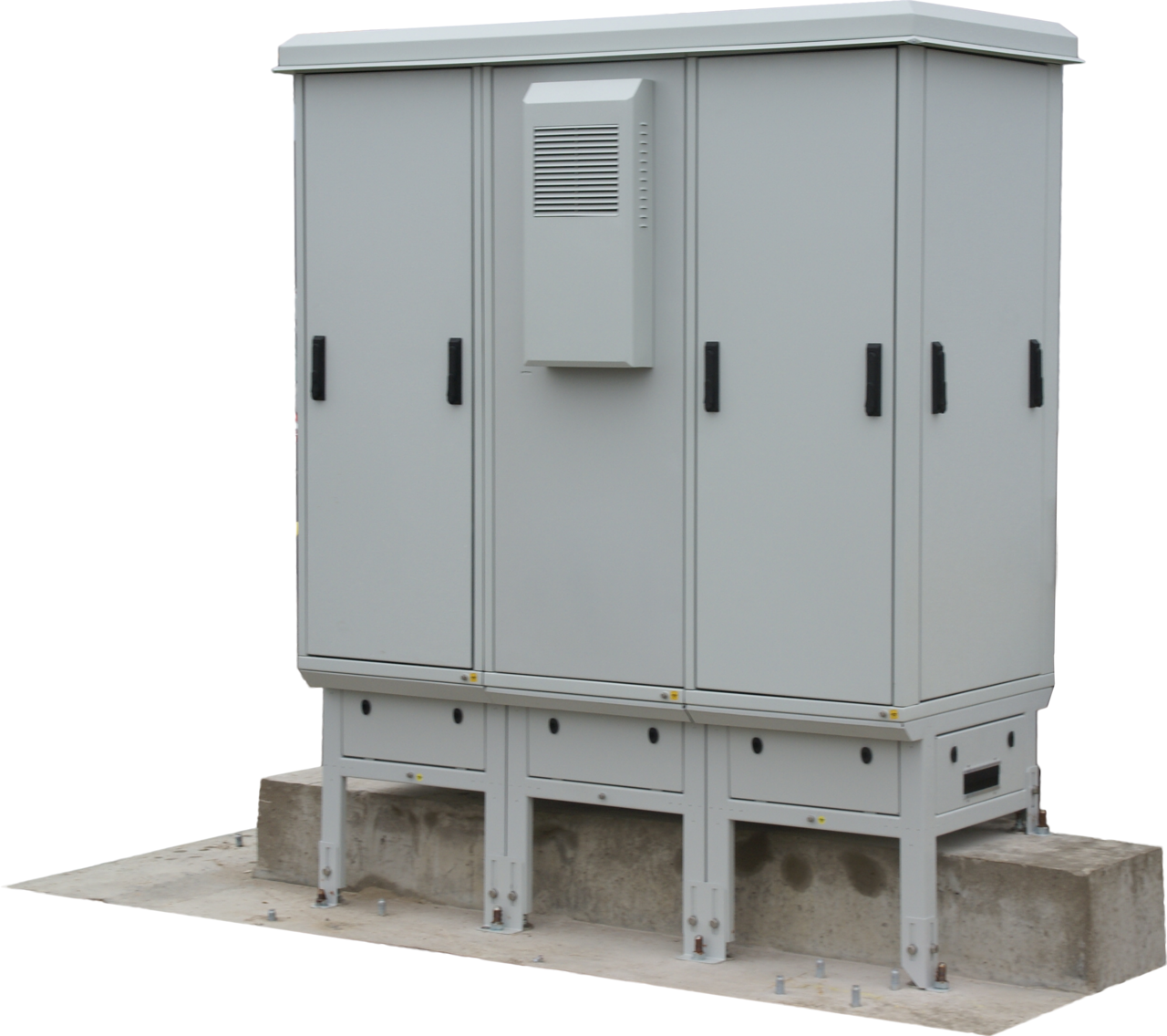

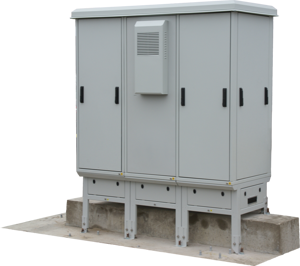

Всепогодный шкаф-термобокс серии 650 А2-3М установлен порта "Бронка".

См. также каталог всепогодных шкафов

Цена по запросу
термобокс для порта Бронка

Обозначение

Этажность, U

Внешние габариты (ШхВхГ),мм

Внешние габариты (ШхВхГ),мм (с крышей и опорой)

Масса, не более (кг)

650А2\3М-33U

33

1800 х1585 х 800

1912х2265х912

500,0

Наименование



Опора (с комплектом крепления)

1

Отсек Электрооборудования  (ОЭ)

1

Отсек Телекоммуникационный (ОТ)

2

Крыша  (с отливами)

1

Наименование

шифр

количество

Блок 4-х вент. управляемый эл.терморег-м (650А2)

650А2\03.08.00

2

Блок 4-х вент. управляемый эл.терморег-м (650А2, приточный)

650А2\03.08.00-02

2

Обогреватель 400 Вт, с термостатом и комплектом крепления

650\09.00.00

2

Комплект холодильника 500W с кожухом (650А2)

650А2-3М\26.00.00

1

Термостат для рег-ки t* холод-ка (300-500Вт) с монтаж. комплектом

188-02

1
