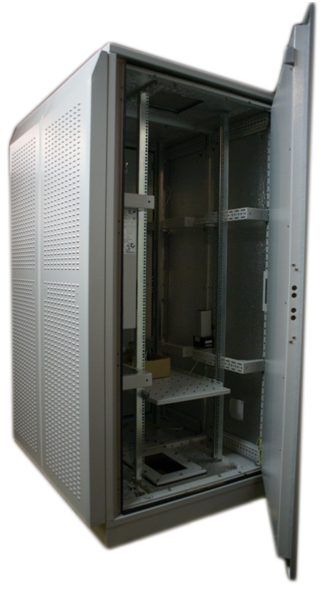

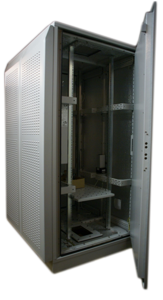

Всепогодный шкаф серии 650А2\35-42U

Описание

Конструкция:

Сборная конструкция с возможностью разборки только изнутри.

Детали шкафа изготавливаются из нержавеющей стали AIS 304, толщиной 2мм.

Внутренние детали шкафа выполнены с термоизоляционным слоем: пенополиэтилен "Алюфом 3010 AL”, толщиной 10 мм. (возможно использование огнезащитного материала ОБМ-13Ф).

Крепление анкерами к полу (фундаменту). Для крепления на фундаменте и подвода кабелей шкаф комплектуется цоколем высотой 100мм.

Двери.

Двери двухслойные, оснащены сувальдным замком 4 класса защиты по ГОСТ 5089 2011, навешиваются с фронтальной и тыльной стороны шкафа.

Двери выполнены со скрытыми петлями.

На дверях установлены датчики контроля доступа.

Замочная скважина защищена от попадания влаги. Угол открывания - не менее  90˚.

Корпус (1000 х 1200 х 1985)

- монтируется на цоколе.

- представляет собой разборный несущий каркас с навешиваемыми дверьми  и боковыми стенками.  Каркас  состоит  из основания, верхней рамы, трех сварных вертикальных рам и боковых балок.

 -внутренние  поверхности корпуса  имеют слой термоизоляции толщиной 10мм.  (материал:  пенополиэтилен "Алюфом" 3010 AL).

- сборка выполнена с применением уплотнителя, обеспечивающего защиту внутреннего объема от попадания пыли и влаги. На боковых стенках выполнен двойной контур уплотнения.

- четыре стенки (внутренние), устанавливаются по боковым сторонам каркаса, по две с каждой стороны. Крепление винтами М5х30 к стойкам вертикальных рам (снаружи). Правые стенки (2шт.) выполнены с установочным местом под монтаж холодильного агрегата  SK 3361.500; 750W (280х550х280, 22кг)*.

- для крепления оборудования стандарта 19” в корпус установлены  четыре  вертикальные направляющие (624\35.00.00-05)  высотой 42U, крепежный размер под оборудование – 465мм. Расстояние между направляющими (по ширине, на проход) - 450мм. Имеется возможность переустановки направляющих по глубине шкафа.

- комплектуется рым-болтами М12 – 6шт. – доступ к установочным местам при снятой Крыше.

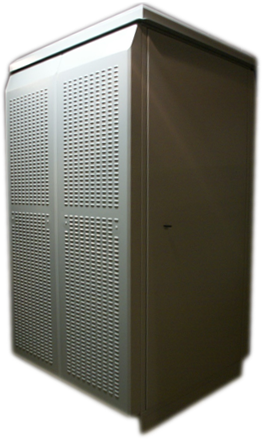

Стенки внешние

- служат дополнительной защитой климатического оборудования

- монтируются по боковым сторонам шкафа – без возможности снятия снаружи.

- для обеспечения нормальной работы климатического оборудования стенки выполнены с вентиляционными отверстиями «жалюзи»

Крыша шкафа (1112х1312х88)

- обеспечивает защиту шкафа от атмосферных осадков

- крепление крыши  изнутри корпуса.

Кабельные вводы.

Ввод кабелей в шкаф организован снизу (из грунта), также возможен ввод через окна (56х270мм) в боковых стенках цоколя.

Состав кабельного ввода Roxtec:

- зажим резино-метал. 120мм.  Wedge120 galv – 1шт.

- набор резиновых уплотнений RM Kit 605  - 1 к-т

Заземление.

Все сборочные элементы шкафа заземлены между собой гибкими переходниками (желто-зеленый провод ПВ-4)

Предусмотрена точка подключения внешнего заземления шкафа: внешняя втулка с внутренней резьбой М8.

Покрытие.

Ударопрочное, порошково-полиэфирное покрытие, предназначенное для эксплуатации на улице.

Цвет шкафа: RAL 7035 (светло-серый).

Степень защиты: IP 65 по ГОСТ 14254-96.

Цена по запросу
Всепогодный шкаф из нержавеющей стали с возможностью разборки только изнутри

Обозначение

Этажность, U

Внешние габариты (ШхГхВ),мм

650А2\35-42U

42

1164 х 1312 х 2145

Наименование



Цоколь

1

Корпус

1

Стенки (внешние)

4

Крыша  (с отливами)

1

Наименование

шифр

количество

Обогреватель 400 Вт, с термостатом и комплектом крепления

650\09.00.00

1

Термостат для рег-ки t* холод-ка (1000-1500Вт) с монтаж. комплектом

188-03

2

Холодильный агрегат SK 3361.500; 750W

SK.3361.500

2

Датчик доступа магнитноконтактный

650\29.00.00

2
