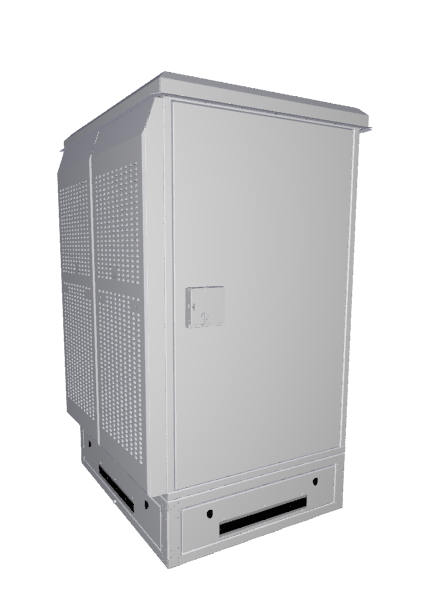

Всепогодный шкаф серии 650А2/35-33U

Описание

Конструкция

Сборная конструкция с возможностью разборки только изнутри.

Детали шкафа изготавливаются из нержавеющей стали AIS 304, толщиной 2мм.

Несущий каркас цоколя изготавливается  из нержавеющей стали AIS 304, толщиной 3-4мм.

Внутренние поверхности корпуса шкафа выполнены со слоем термоизоляции толщиной 13мм - Огнезащитный материал ОБМ-13Ф.

Сборка шкафа выполнена с применением резинового уплотнителя по периметру дверей и боковых стенок, обеспечивающего плотное прилегание деталей шкафа и защиту от пыли и влаги.

Шкаф устанавливается (монтируется) в специальном металлическом контейнере открытого типа, с применением спирально-тросовых виброизоляторов.

В шкафу предусмотрены места для установки систем обогрева, охлаждения и вентиляции.

Двери

Двери двухслойные, оснащены: скрытыми петлями, противосъёмными штырями, унифицированными ригельными замками 3-х стороннего запирания, класса защиты 4 – ГОСТ 5089-2003.

Установлен защитный короб на замочную скважину с откидывающейся крышкой на петле, фиксация крышки невыпадающим винтом-барашком. На защитный короб установлена система опечатывания.

Предусмотрена установка датчиков доступа.

С внутренней стороны дверей установлен карман для документов (под формат А4).

Цоколь

С внешними габаритами (ШхВхГ), мм: 1000х300х1200 мм,  служит для подвода кабелей и крепления шкафа на горизонтальное основание. Доступ в цоколь с четырех сторон, через съемные стенки. Крепление стенок на замках на четверть оборота.

Отсек телекоммуникационный термобокс (ОТТ) - 33U, с внешними габаритами (ШхВхГ), мм: 1000х1585х1200.  Несущий каркас шкафа – повышенной жесткости, состоит из: трех сварных вертикальных рам, основания, верхней (горизонтальной) рамы и продольных связей.

Направляющие

Шкаф укомплектован двумя парами 19" монтажных направляющих полной высоты 33U и дополнительной парой средних направляющих. Направляющие выполнены из стали толщиной 2,0 мм. с последующим цинкованием (Ц.9б). Предусмотрена возможность переустановки направляющих по глубине.

При монтаже оборудования используется мерная лента (лист маркировочный) для 19” монтажных направляющих.

Кабельные вводы

Ввод кабеля в цоколь осуществляется через щеточные кабельные ввода, расположенные в съемных стенках цоколя. Размер одного щеточного кабельного ввода (Д х Ш), мм: 300х50.

Ввод кабеля из цоколя в шкаф осуществляется через кабельный ввод, в состав которого входит набор резиновых уплотнений (Roxtec).

Заземление

Точки внешнего заземления в цоколе: 2 втулки А2 с внутренней резьбой М8.

Все металлические части шкафа имеют контакты заземления (шпильки А2 М6х20) и соединены между собой заземляющими проводниками (ж\з провод ПВ-4). Длина проводов 200 - 300мм.

Для заземления оборудования предусмотрена установка двух вертикальных шин заземления (см. доп.комплектациюю)

Покрытие

Ударопрочное, порошково-полиэфирное покрытие, с  предварительным грунтованием поверхности цинкосодержащей грунтовкой. предназначенное для эксплуатации на улице.

Цвет шкафа: RAL 7035 (светло-серый).

Степень защиты: IP 55 по ГОСТ 14254-96.

Цена по запросу
Термобокс из нержавеющей стали, монтируется в специальном металлическом контейнере открытого типа с применением спирально-тросовых виброизоляторов.

Обозначение

Этажность, U

Внешние габариты (ШхВхГ),мм

Масса не более. кг

650А2\35-33U

33

1000 х 1200 х 1945

420,0

Наименование



Цоколь

1

Основание

1

Двери

2

Стенки (внешние)

2

Крыша  (с отливами)

1

Наименование

Шифр

Количество

Холодильный агрегат SK 3303.500; 500W 280х550х200

SK.3303.500

2

Термостат д/р-ки t* холод-ка (300-500Вт) с монтаж. к-ом

188-02

2

Обогреватель FLH-Т; 800 Вт; 230V AC

17080310007

2

Провод питания обогревателя FLH-Т; 800 Вт; 230V AC



2

Полка 6-ти вен-ая с электронным терморегуляторным контроллером

138-50

1

Шина заземления на изоляторах с винтами (33U)

684\29.00.00-01

2

Горизонтальная направляющая

684\43.00.00-01

4 пары

ВРМ-2.1 - 20 авт. (вводно-распределительный модуль)

179-20

1

Крепёжный комплект (с шайбой гровер)

111\30-02

200

Датчик доступа магнитноконтактный

650\29.00.00

2
