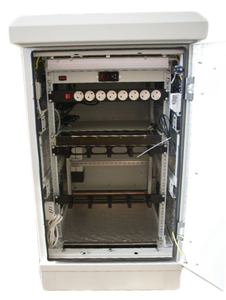

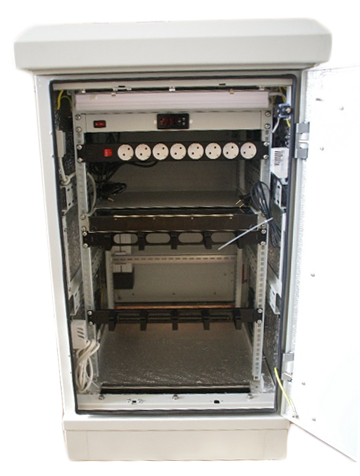

Всепогодный шкаф серии 650/26А2-18U

Описание

Конструкция:

Сборная конструкция с возможностью разборки только изнутри.

Детали шкафа изготавливаются из нержавеющей стали AIS 304, толщиной 2мм.

Внутренние детали шкафа выполнены с термоизоляционным слоем: пенополиэтилен "Алюфом 3010 AL”, толщиной 10 мм. (возможно использование огнезащитного материала ОБМ-13Ф).

Крепление анкерами к полу (фундаменту). Для крепления на фундаменте и подвода кабелей шкаф комплектуется цоколем высотой 100мм.

Монтаж оборудования выполняется на направляющих 19” стандарта.

Доступ к установленному в шкафу оборудованию - с 2-х сторон, через переднюю и заднюю двери.

Двери.

Двери двухслойные, оснащены сувальдным замком 4 класса защиты по ГОСТ 5089 2011, с вертикальными тягами.

Двери выполнены со скрытыми петлями.

На дверях установлены датчики контроля доступа.

Кабельные вводы.

Ввод кабеля организован снизу (из цоколя), через щеточные кабельные вводы в основании шкафа.

Заземление.

Все сборочные элементы шкафа заземлены между собой гибкими переходниками (желто-зеленый провод ПВ-4)

Предусмотрена точка подключения внешнего заземления шкафа: внешняя втулка с внутренней резьбой М8.

Покрытие.

Ударопрочное, порошково-полиэфирное покрытие, предназначенное для эксплуатации на улице.

Цвет шкафа: RAL 7035 (светло-серый).

Степень защиты: IP 55 по ГОСТ 14254-96.

Цена по запросу
Всепогодный шкаф из нержавеющей стали с возможностью разборки только изнутри

Обозначение

Этажность, U

Внешние габариты (ШхВхГ),мм

Внешние габариты (ШхВхГ),мм (по крыше с отливами)

Масса, не более, кг

650\26А2-18U

18

600х1018х900

712х1078х1012

200,0

  Цоколь высотой 100 мм

1

  Основание:

1

Рама верхняя

1

Рама вертикальная

2

Стенка боковая

2

Дверь с замком (передняя\задняя)

2

Направляющая 19”

2 пары

  Крыша

1

Наименование

шифр

количество

Вентилятор с фильтром, с крепежом  (на приток)

(Вентилятор осевой (переменный) 119х119х38, 220V

175-01

4

Термостат для вентилятора 220V, с монтаж. к-ом

188-01

1

Блок 4-х вен-ый с 19" электронным терморегуляторным  блоком

650А2-23\13.00.00

1

Обогреватель FLH-400; 400 Вт; 220В



1

Термостат для обогревателя 220В

188

1

Дин-рейка 19" (L=480)

154

1

Светильник с концевым выключателем, 19"-1U                                                   Светильник PLED T5i -450 6Вт/80led FR 6500k 85-265V, светодиодный (Jazzway)

  • Концевой выключатель TZ-8112_IP65.
  • Шнур 3м с вилкой (S18) ШВВП 2х0,5
  • Цвет крепежных кронштейнов: светло-серый.

665-6060\30.00.00-03

1

Шина заземления 19" на изоляторах (с винтами)            (в составе: Шина М1 19" (3х20х491.8мм, 16 отв.М6)    – 1шт., Изолятор SM25 – 2шт., винты М6х10 и шайбы 6- по16шт).

209-01

1

Органайзер кабельный 1U 19"

111\08-10

4

Горизонтальные направляющие

(поддерживающие уголки для тяжёлого оборудования)

111\29.01.01-08

1 пара

Крепежный комплект с винтом "потай"

(состав 1 ком-та: Клипса М6 (гайка закладная) – 1шт, Винт DIN 965  М6х16 -1шт.)

111\33

4

Крепёжный комплект

(Состав 1 комплекта: винт М6х16 – 1шт., Клипса М6 (гайка закладная) -1шт., Шайба 6 (пластм. D=13.6) – 1шт.)

111\30

50

Блок розеток 8 гнёзд, 16А, фильтр

111\41-SP8

1

Шнур сетевой САВ 504-02 (L=1.8 м)

САВ_504-02

1

Коробка оптическая R306-03-1U-LC-d-8-SM-16-LC-UPC-1-8-16



1

Вышеприведенный список дополнительной комплектации содержит наиболее востребованные позиции. По желанию Заказчика шкаф может быть дополнен и другим оборудованием.
