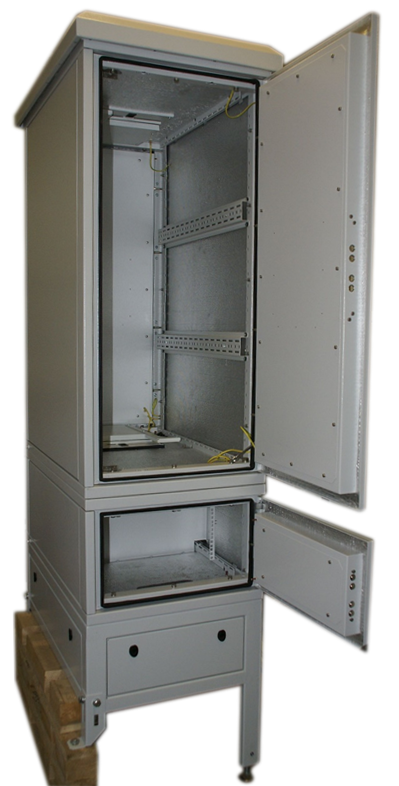

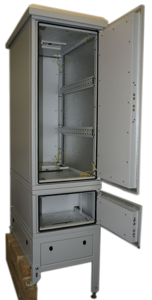

Всепогодный шкаф серии 650/23А2-27U

Описание

Конструкция

Сборная конструкция с возможностью разборки только изнутри.

Детали шкафа (кроме опоры) изготавливаются из нержавеющей стали AIS 304, толщиной 2мм. Опора выполнена из листовой стали (Ст3) толщиной 2-3мм.

Опора (600х1000х615) служит для установки  шкафа и подвода кабелей, состоит из: сварной рамы,  4-х регулируемых по высоте опор, 4-х съемных панелей запираемых на замки (8шт.) - под универсальный ключ (с двойной бородкой). Крепление опоры на фундамент осуществляется анкерными болтами, через  отверстия ø18 мм  в регулируемых по высоте кронштейнах. (анкерные болты входят в комплект поставки).

Отсек Электрооборудования (ОЭ) (600х1000х38):

Внутренние поверхности  имеют слой термоизоляции - пенополиэтилен "Алюфом" 3010 AL толщиной10мм.

Отсек монтируется на опору, разделен внутренней поперечной перегородкой на две зоны с раздельным доступом (со стороны передней и задней двери).

Передняя часть отсека (фронтальная сторона шкафа) служит для ввода и обслуживания кабеля.    Для организации воздухообмена между отсеками на основании (между опорой шкафа и ОЭ) установлен  воздушный фильтр.

Замок передней двери - под один ключ с замками дверей ОТ.

Задняя часть отсека (тыльная сторона шкафа) предназначена  под электроустановочное оборудование, оснащена  1 парой монтажных направляющих 19”- 6U. Предусмотрена переустановка направляющих по глубине.  Имеется возможность установки монтажной панели или корпуса ВРМ;

Задняя дверь  оборудована замком под  индивидуальный ключ.

Навеска дверей с левой стороны. Открывание передней двери справа налево, задней - слева направо.

Кабельные вводы:

задний  (для ввода эл.кабеля)    – герметичные кабельные зажимы МG40А-30В (под кабель d 30-24 мм.) – 3шт.

боковой (для ВОК, витая пара)  -  МG40А-30В (под кабель d 30-24 мм.) – 3шт.

Отсек телекоммуникационный (ОТ)(600х1000х1318)

Отсек монтируется на ОЭ. Комплектуется  Рым-болтами М12 – 4шт., доступ к установочным местам под рым-болты - при снятой крыше.

Внутренние поверхности  имеют слой термоизоляции - пенополиэтилен "Алюфом" 3010 AL толщиной 10мм.

Доступ в отсек - двухсторонний, через переднюю и заднюю двери.

Навеска дверей с левой стороны. Открывание дверей аналогично дверям ОЭ. Полезная глубина отсека (расстояние между внутренними плоскостями дверей) – 860 мм.

Отсек оборудован 19-дюймовыми монтажными направляющими высотой  27U  -  2 пары.  Предусмотрена переустановка направляющих по глубине.

Кабельные вводы (из ОЭ):

задний  (для эл.кабеля) –  заглушки-сальник HP-32 – 3шт.

боковой -  заглушки-сальник HP-32 – 3шт.

В отсеке предусмотрены места под установку дополнительного оборудования.

Крыша (с отливами) (712х1112х88)

Монтируется на верхнюю раму ОТ.

Двери.

Двери оснащены сувальдным замком 4 класса защиты по ГОСТ 5089 2003.

Двери выполнены со скрытыми петлями и противосъёмными штырями.

На дверях установлены датчики контроля доступа (датчик магнитоконтактный  ИО 102, зазор 30 мм.)

Заземление.

Для подключения общего заземления в основании отсека электрооборудования имеется внешняя втулка с внутренней резьбой М8.

Все сборочные элементы шкафа заземлены между собой гибкими проводниками (желто-зеленый провод ПВ-4).

Покрытие.

Ударопрочное, порошково-полиэфирное покрытие, предназначенное для эксплуатации на улице.

Цвет шкафа: RAL 7035 (светло-серый).

Степень защиты: IP 55 по ГОСТ 14254-96.


Цена по запросу
Всепогодный шкаф из нержавеющей стали с возможностью разборки только изнутри

Обозначение

Этажность, U

Внешние габариты (ШхВхГ),мм

Внешние габариты (ШхВхГ),мм (по крыше с отливами)

650\А2-27U

27

600 х 1000 х 1763

712 х 1112 х 2380

Наименование



Опора (с комплектом крепления)

1

Отсек Электрооборудования  (ОЭ

1

Отсек Телекоммуникационный (ОТ)

1

Крыша  (с отливами)

1

Наименование

шифр

количество

Датчик ИО 102-29 "ЭСТЕТ-СЕЙФ"(600)

226-01

4

Блок 4-х вен-ый с эл. терморегуляторным  блоком

650-1\13.01.00

2

Блок розеток (8гнёзд)  (19”-1U)



1

Шина заземления 19"-1U на изоляторах

(медная, сечение 3х20, М6-16отв.)

209

1

Горизонтальные направляющие (662х30х40)

111\29-04

2 пары

Крепежный комплект с винтом "потай"

(состав 1 ком-та: Клипса М6 (гайка закладная) – 1шт, Винт DIN 965  М6х16 -1шт.)

111\33

8

Крепёжный комплект

(Состав 1 комплекта: винт М6х16 – 1шт., Клипса М6 (гайка закладная) -1шт., Шайба 6 (пластм. D=13.6) – 1шт.)

111\30

50

Электромеханический привод для управления подвижной заглушкой (заглушка на монтажное окно под вент. блок)

650А2\05.00.00

2
