Всепогодный шкаф серии 650/22-48U

Описание

Шкафы всепогодные 650\22-48U предназначены для размещения автономно функционирующего активного и пассивного телекоммуникационного оборудования, а также электропитающего оборудования и аккумуляторных батарей. Обеспечивают защиту установленного оборудования от влияния вредных факторов окружающей среды и несанкционированного доступа.

В зависимости от установленного климатического оборудования и аппаратуры контроля в шкафах поддерживается необходимый температурный режим.

Конструкция.

Внешние стенки и дверь шкафа выполнены по технологии «сэндвич-панелей» - наружный и внутренний стальные листы, между ними теплоизолятор.

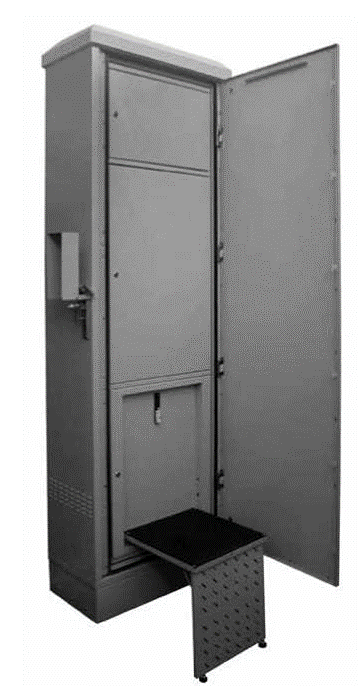

Шкаф оснащен внутренней дверью с откидной панелью - для защиты от атмосферных осадков во время проведения работ. Для удобства обслуживания оборудования, установленного в верхней части шкафа (от 46U), предусмотрена откидная ступенька с регулируемыми по высоте опорами (ножками).

Все элементы корпуса выполнены с уплотнением, предохраняющим корпус от потери тепла и обеспечивающее защиту от попадания воды во внутренний объем.

Ввод кабеля в шкаф предусмотрен снизу (из цоколя), через герметичные кабельные зажимы в основании.

Шкафы поставляются в собранном виде.

Для удобства монтажа шкаф комплектуется рым-болтами. Доступ осуществляется к установочным местам при снятой крыше шкафа.

Конструктивные особенности.

Шкаф 650\22-48U. Для установки на фундаменте шкаф комплектуется цоколем высотой 150 мм. Шкаф на всю высоту (2137.5 мм) оснащен 2-мя парами монтажных направляющих под оборудование стандарта 23". Для установки оборудования стандартов 19" или МЕР (21") дополнительно поставляются переходные планки.

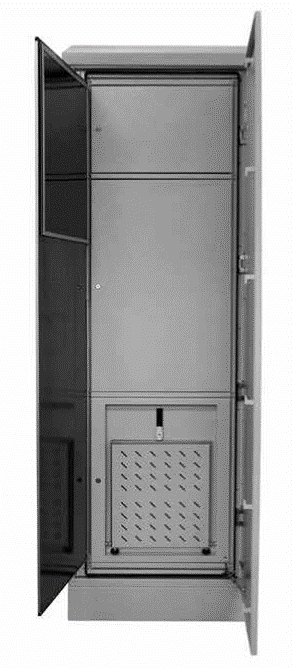

Максимальный размер устанавливаемого оборудования по глубине: в верхней части - 300 мм, в нижней (16U) - 290 мм. Организован раздельный доступ к установленному оборудованию за счет внутренних дверей (8U+20U+16U). В нижней части шкафа расположены две усиленные полки (нагрузкой Р=150 кг, 8U+8U).

Вентиляция и контроль климата.

В шкафах предусмотрена установка систем охлаждения, вентиляции и обогрева, а также необходимые для управления тепловым режимом шкафа датчики, термостаты и органы управления.

Кабельные вводы.

Ввод кабеля в шкаф предусмотрен снизу (из цоколя), по боковым сторонам, через герметичные кабельные зажимы в основании. (Расположение, количество вводов и диаметр кабеля оговаривается перед открытием заказа)

Заземление.

Элементы корпуса заземлены между собой гибкими заземляющими переходниками (желто-зеленый провод ПВ-4), имеется место (втулка М8) для подключения общей шины заземления.

Цена по запросу
Шкафы для размещения автономно функционирующего активного и пассивного телекоммуникационного оборудования, а также электропитающего оборудования и аккумуляторных батарей

Обозначение

Условная этажность, U

Габариты шкафа (ШхВхГ),мм без крыши

Габариты шкафа (ШхВхГ),мм с крышой

Масса, не более, кг без доп. комп-та

650\22-48U

48

800х2405х400

826х2490х426

260

Наименование

650\22-48U

Цоколь

1

Корпус шкафа (Общий отсек)

1

Рама вертикальная (конструкция с боковыми стенками, утеплителем и облицовочной панелью)

1

Рама вертикальная (с утеплителем и облицовочной панелью)

-

Стенка боковая (с утеплителем и облицовочной панелью)

-

Стенка задняя (с утеплителем и облицовочной панелью)

1

Дверь внешняя (с утеплителем и облицовочной панелью)

1

Навес для защиты от атмосферных осадков

1

Дверца внутренняя (с утеплителем и облицовочной панелью)

3(8,20,16U)

Основание (с утеплителем и облицовочной панелью)

1

Рама верхняя (с утеплителем и облицовочной панелью)

1

Направляющая

4 48U(23”)

Планка переходная c 23" на 19" (для фронтального крепления оборудования) арт. 650-22\00.00.03-03 (12U)

*Возможна поставка планок другой высоты

6*

Органайзер (кабельный держатель)

16

Полка усиленная

2(23”)

Крыша (с отливами)

1

Короб для холодильника

1

Стенка внешняя

-

Комплект заземления

1 компл.
