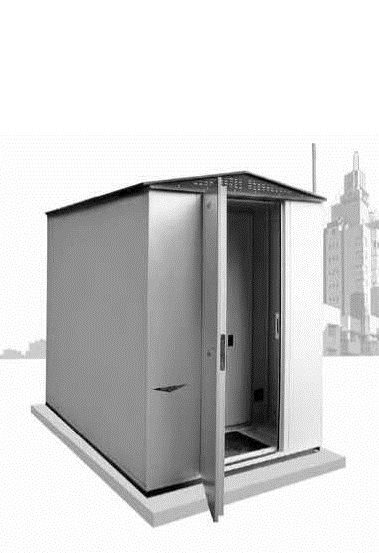

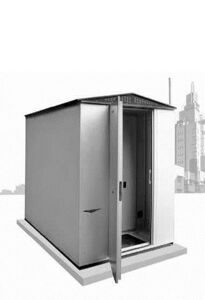

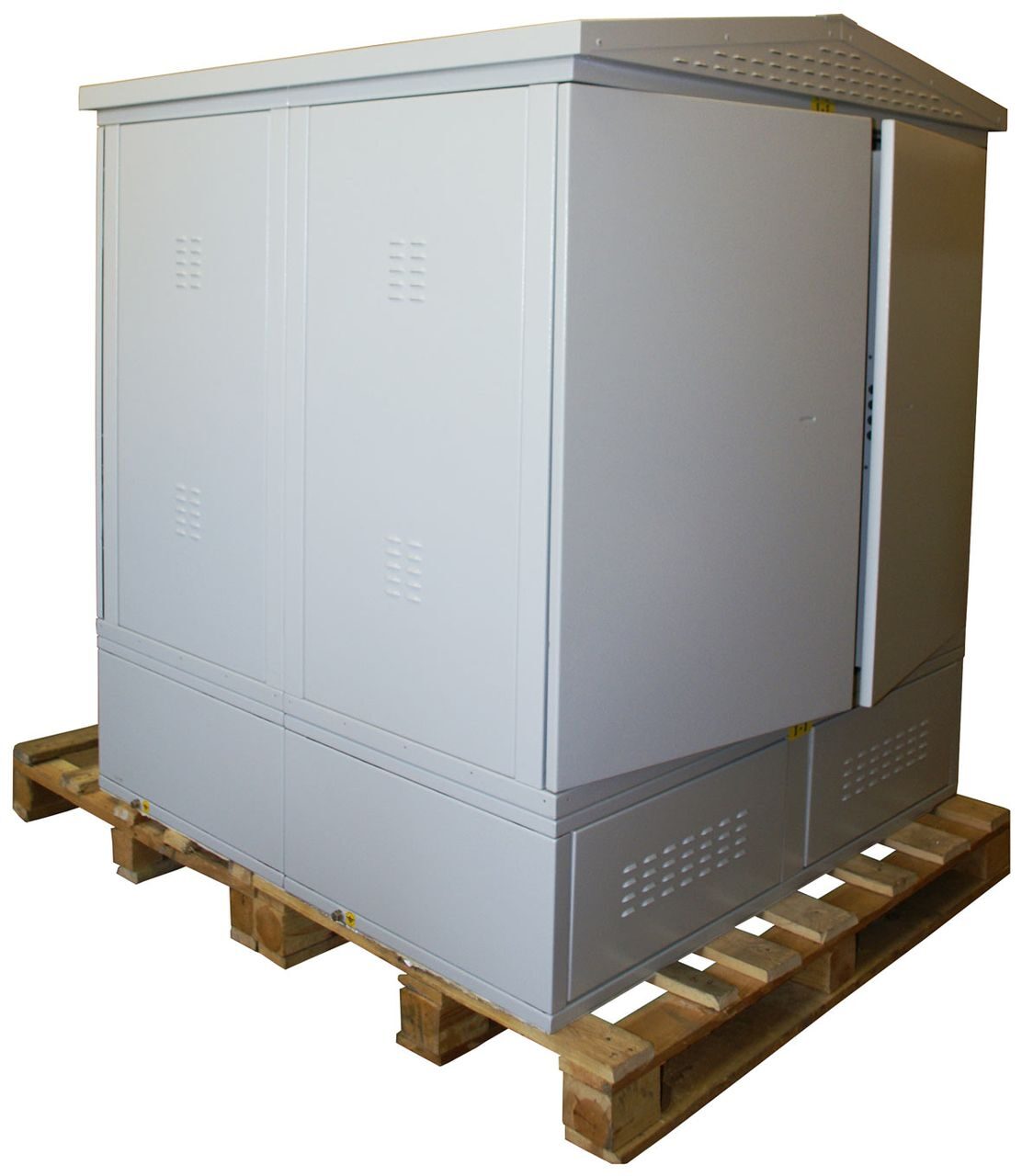

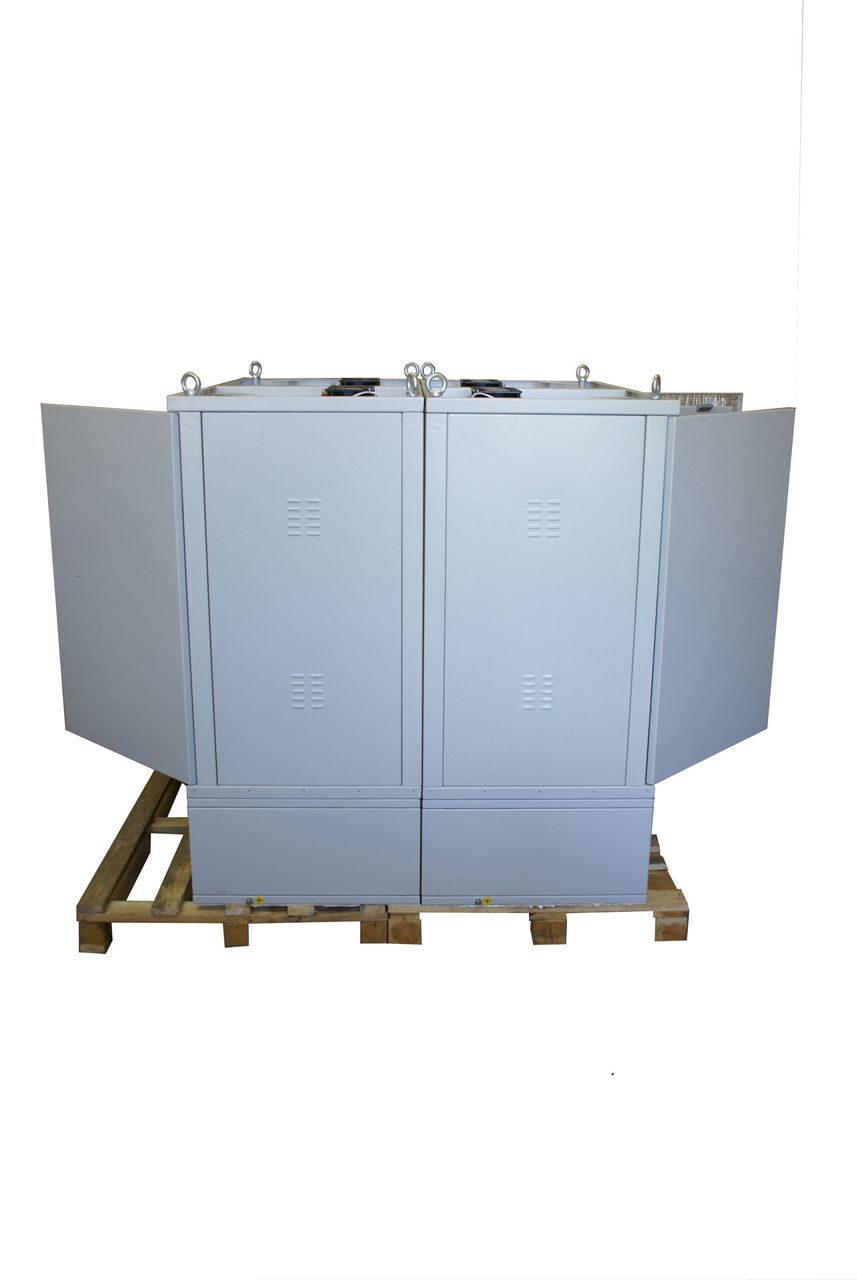

Всепогодный шкаф-контейнер серии 650 КМ (контейнер модульный)

Описание

Шкаф-контейнер серии 650 КМ (контейнер модульный) устанавлива­ется на открытом воздухе и предназначен для размещения и защиты от несанкционированного доступа и воздействия неблагоприятных усло­вий окружающей среды автономно функционирующей радиоэлектрон­ной, телекоммуникационной, и любой другой аппаратуры. Условия экс­плуатации в диапазоне окружающей среды

(-40…+50оС).

Конструкция и технические характеристики шкафа-контейнера 650 КМ.

Конструкция шкафа-контейнера сборно-разборная представляет собой мобильное решение для создания комфортных условий для работы и обслуживания размещенного оборудования.

Контейнер состоит из стандартных разборных модулей (отсеков), соеди­ненных между собой внутренним болтовым креплением. Конструкцион­ное решение дает возможность простого монтажа нескольких стандарт­ных модулей в блок-контейнер необходимой длины.

В шкафу предусмотрен монтаж систем обогрева и охлаждения, пожа­ротушения, возможность установки датчиков контроля доступа, дыма, температуры и влажности, движения, удара, предусмотрена система приточной вентиляции.

Шкаф-контейнер поставляется в разобранном виде, для погрузки и раз­грузки не требуется использование специализированных погрузочно-­разгрузочных средств, сборка не сложна, все детали промаркированы.

1 Тамбур телекоммуникационного отсека (ТТО) с входной дверью.

Отсек предназначен для размещения оборудования электропитания и элементов коммутации электрических кабелей.

Для размещения аппаратуры отсек дополнительно комплектуется теле­коммуникационными стойками высотой до 37U, стандарта 19" (МЕР, 23") В правой боковой стенке выполнено окно-шторка для аварийного вво­да электропитания.

Для ограничения доступа из тамбура ТО в модульный телекоммуникаци­онный отсек (МТО) возможно оборудование тамбура внутренней пане­лью с раздвижной дверью, с замком.

2 Тамбур телекоммуникационного отсека (МТО).

Модуль телекоммуникационного отсека является продолжением (ТТО) и предназначен для размещения активного телекоммуникационного оборудования и оборудования пассивного ввода оптического кабеля. Размещение аппаратуры внутри отсека производится на 19" стойках (37U). Возможна установка стоек стандарта «МЕР» и 23".

По периметру отсеков установлены монтажные балки, обеспечиваю­щие возможность крепления кабелей и установки дополнительного оборудования.

Количество МТО определяется объемом устанавливаемого оборудова­ния и оговаривается при заказе.

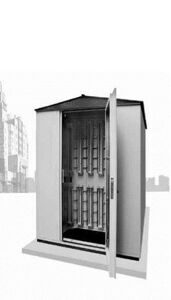

3 Тамбур кроссового отсека (ТКО) с входной дверью.

Тамбур кроссового отсека предназначен для размещения кроссового оборудования. Отсек не утеплен, расположен с противоположной сто­роны ТТО, имеет отдельный вход.

Кроссовый отсек предназначен для размещения кроссовых плинтов KRONE или аналогичных (LSA+ или LSA PROFIL) максимальной емкостью 8400 пар с необходимыми элементами крепления вводимых кабелей, плинтов и маршрутизации кроссировочных шнуров или любого другого оборудования.

* Количество коробов и боксов под плинты оговаривается при оформле­нии заказа (см. дополнительное оборудование)

Глубина отсека достаточна для размещения самих плинтов и комплектов защиты.

Внимание: при невостребованности кроссового отсека тамбур КО заменяется задним модулем с «глухими» стенками.

 Крыша тамбура и крыша модуля телекоммуникационного отсека.

Крыши тамбура и модуля тщательно подогнаны с напуском, стыкуются между собой и крепятся изнутри шкафа. По краю устанавливаются от­ливы для отвода стекающей воды.

 Цоколь шкафа-контейнера.

Предназначен для монтажа на нем элементов шкафа, для крепления шкафа-контейнера к фундаменту. Конструкция цоколя - секционная.

Количество секций цоколя определяется конфигурацией шкафа и ого­варивается при заказе.

 Двери.

Для защиты установленного оборудования от несанкционированного доступа двери шкафа выполнены в антивандальном исполнении, осна­щены: петлями скрытого крепления; замками 3-х точечного запирания, класса 4 по ГОСТ 5089-2003 с индивидуальными ключами.

 Кабельные вводы.

Ввод кабеля в шкаф осуществляется снизу, через вводы на основании тамбура ТО и тамбура КО. На каб.вводы установлены заглушки, возможна установка различных сальников и гермовводов.

В перегородках между отсеками выполняются щёточные кабельные вво­ды (установка перегородок и исполнение кабельных вводов оговарива­ется при заказе).

В боковой стенке тамбура телекоммуникационного отсека имеется люк для аварийного ввода питания.

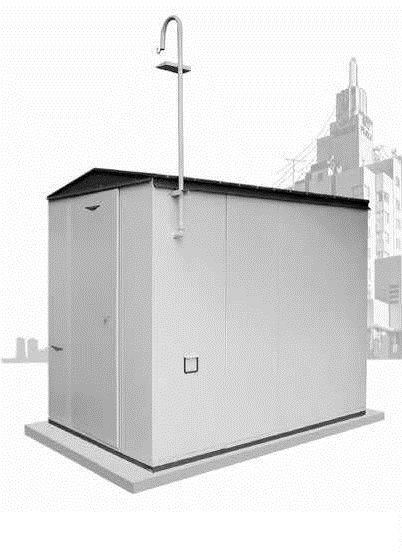

Дополнительно (по согласованию) шкаф оборудуется узлом ввода элек­тропитания с ВЛ (воздушной линии).

Заземление.

Элементы каждого отсека заземляются путем соединения между собой шинами заземления. В основании тамбура телекоммуникационного от­сека предусмотрены точки подключения внешнего заземления шкафа.

датчики, термостаты и системы управления.

Крепление к фундаменту.

Цоколь устанавливается на фундамент и закрепляется посредством кли­новых анкерных болтов 16\5 х 118.

Вентиляция и контроль климата.

Для защиты внутреннего объёма от температурных колебаний шкаф из­нутри обшивается термоизоляционным материалом толщиной 30 мм, и облицовочными панелями толщиной 1 мм.

В телекоммуникационном отсеке предусмотрена возможность установ­ки систем кондиционирования, вентиляции и обогрева, а также необхо­димые для управления тепловым режимом шкафа датчики, термостаты и системы управления.

Исполнение.

Класс защиты (в соответствии с ГОСТ 14254-96) IP55.

Материалы и покрытие шкафа.

Все элементы шкафа выполнены из стали толщиной 2 мм, с дополнитель­ными ребрами жесткости, окрашены порошковой полиэфирной краской - RAL 7035 (светло-серый), элементы крыши - RAL 5000 (синий). Ударопрочное, порошково-эфирное покрытие, предназначенное для эксплуатации на улице.

Полиэфирное покрытие элементов шкафа обеспечивает стойкость к по­годным условиям (дождь, ветер, высокие и низкие температуры) Покры­тие не подвержено коррозии и стойко к ультрафиолетовому излучению.

Цена по запросу
Устанавливается на открытом воздухе и предназначен для размещения и защиты от несанкционированного доступа и воздействия неблагоприятных условий окружающей среды
Инструкция по сборке

Наименование

ШхВхГ, мм

Шкаф 650 КМ

1700х2290х1400**

**-Глубина шкафа зависит от количества модулей и определяется при открытии заказа.

Наименование

650КМ-Х*

Тамбур телекоммуникационный, глубина 700 мм

1

Тамбур кроссовый, глубина 700 мм

1

Перегородка кроссового отсека (внутренняя «глухая») с коробами  для крепления боксов под плинты

1

Модуль (секция наращивания), глубина 600 мм

Х*

Крыша тамбура

2

Крыша модуля

Х*

Отливы крыши (левый\правый)

2

«Конек крыши»

1

Цоколь (составной)

1

Шина общего заземления

1 компл.

Х*- число модулей, опрелеляет заказчик в соответствии с устанавливаемым оборудованием.

Холодильный агрегат SK 3305.100; 1500W, 400х950х260, 41 кг.

SK 3305.100

Термостат д\р-ки to холодильника (1000-1500 Вт)

С монтажным комплектом, биметаллический

188-03

Настенный конвертор AEG WKL 1003 S, 1кВт

Мощность 1кВт, масса 4,6 кг; электроподключение 1/N/PE˷220B 50Гц, 450х445х100 см



AEG WKL 1003 S

Термостат д/обогреват. 220V, с монтажным комплектом, биметаллический

188

Вентилятор в комплекте с решеткой, сеткой и крепежом на стену (приточный)

Вентилятор W2E 250-HL06-01 напр. - 220 В, потреб. мощность - 127 Вт, производительность - 1865 м3/ч, уровень шума - 69 db, масса - 2,0 кг

650-02\15.00.00

Вентилятор в комплекте с решеткой, сеткой и крепежем на потолок (вытяжной)

Вентилятор W2E 250-HL06-01 напр. - 220 В, потреб. мощность - 127 Вт, производительность - 1865 м3/ч, уровень шума - 69 db, масса - 2,0 кг

650-02/15.00.00-01

Система мониторинга (19” - 1U)

мастер модуль с возможностью подключения до 8 аналоговых и 2 цифровых датчиков и 4

релейных устройств (на 220 В/15А), питание от сети 220 В, размер 440х44х105, масса 1 кг

SC 8110

Датчик доступа с комплектом крепеления

650-1/14.00.00

Датчик температуры

SC500

Датчик влажности

SC510

Датчик контроля напряжения

SC 520

Датчик вибрации, движения и температуры

SC 470

Датчик цифровой дыма

SC 560

Датчик открывания двери ВК-1

111\6 8

Светильник светодиодный настенный L-industry

111/76-03

Коврик диэлектрический 500x500 мм (по 2 шт. на секцию)



Шкаф 649 (19” - 15U) 510х700х155 мм,

служит для размещения электроустановочного оборудования, приборов учета и контроля

649

ВРМ-2.1 - 20 авт.

корпус (19" - 3U), с дин-рейкой на 20 авт. и откидной лицевой панелью

179-20

Розетка

650КМ\12.00.00

Комплект электроввода 650КМ



Огнетушитель BONPET с комплектом крепления

1 изделие расчитано на помещение объемом 8 м3

650\08.00.00

Бокс настенный под 30 плинтов

126/03

Бокс настенный под 40 плинтов

126/04

Стойка открытая однорамная серии 620-19”

620-_ _ _(U)

Стойка открытая однорамная серии 620-23”

620/01-23"

Стойка открытая однорамная серии 622-19”

622-_ _ _(U)

Рама (дополнительная) для стойки серии 622-19”

Рама (622-_ _ _U)

Крышка (д/622 с двумя рамами)

622/02

Стойка открытая двухрамная серии 618-МЕР

для 650КМ

 для 650-02КМ



618 (H=1655)

 618 (H=1655)

Дверь раздвижная (внутренняя перегородка с раздвижной дверью)

для 650КМ, 650-02КМ



Модуль задний, глубина 700 мм для 650КМ, 650-02КМ



*Возможна поставка и монтаж в шкаф электрической части по электрическим схемам заказчика
