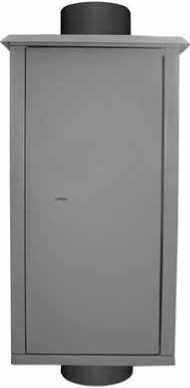

Всепогодный мачтовый шкаф-термобокс серии 650/09

Описание

Мачтовые шкафы - термобоксы предназначены для размещения авто­номно функционирующей радиоэлектронной, телекоммуникационной и любой другой аппаратуры с защитой от неблагоприятных условий окружающей среды и несанкционированного доступа. Шкафы разрабо­таны для установки на улице, крепления на мачтах и столбах. Комплект крепления отличается легкостью монтажа и обеспечивает надежную фиксацию. Кроме того, наличие кронштейнов с крепежными отверсти­ями позволяет использовать данные шкафы для настенного монтажа. В шкафах предусмотрена установка датчика контроля доступа, систем обогрева и вентиляции. Условия эксплуатации в диапазоне окружающей среды (-40…+50оС).

Конструкция.

  • Конструкция шкафа обеспечивает надежную защиту от климатиче­ских воздействий и механической защиты установленного в нем обору­дования.
  • Для защиты от температурных колебаний шкаф изнутри обшит термо­изоляционным материалом.
  • Для уменьшения массы шкафов все детали выполнены из стали тол­щиной 1мм, за исключением несущих элементов.
  • Шкафы выполнены с приварными кронштейнами, обеспечивающими крепление шкафа к стене посредством анкерных болтов, либо монтаж специальных хомутов для крепления на столб (мачту).

Конструктивные особенности.

Серия 650\09 - крепление оборудования в шкафу предусмотрено на монтажной панели. Панель установлена на за­днюю стенку корпуса.

Двери.

Дверь двухслойная с внутренней петлей сейфового исполнения, снабже­на сувальдным замком исполнения класса защиты 4 - ГОСТ 5089-2003. Двухходовый засов основного механизма запирания выполнен в виде трех стальных стержней диаметром 12 мм. Величина вылета засова-21 мм. Угол открывания двери 90о.

Крышка.

Крыша выполнена с отливами по трем сторонам для надежной защиты шкафа от атмосферных осад­ков.

Кабельные вводы.

Ввод кабеля в шкаф осуществляется через гермовводы (кабельные зажи­мы с проходными отверстиями под кабель)

в основании. Расположение, размер  и количество кабельных вводов согласовывается при открытии заказа.

Заземление.

- Наличие заземляющих элементов на всех металлических частях шка­фа.

- На основании предусмотрена точка подключения внешнего заземления, М8х20.

Исполнение.

Класс защиты- IP 55 ( в соответствии с ГОСТ 14254-96).

Покрытие.

Ударопрочное, порошково-полиэфирное покрытие, предназначенное для эксплуатации на улице.

Поставка: в собранном виде.

Цена по запросу

Обозначение

Внешние габариты (ШхВхГ),мм

Внешние габариты (ШхВхГ),мм (с кронштейнами)

Масса, не более, кг

Базовое исполнение кабельных вводов и вентиляции (по умолчанию)

650\09

400х760х176

446х828х202

25.5

-гермовводы под кабель: ᴓ13-18 мм – 1 шт.

ᴓ6-7 мм – 2 шт.,  ᴓ7-11 мм – 1 шт

Базовая комплектация

Наименование

650\07

650\08

650\09

650\11, 650\11\02

Корпус цельногнутый

-

1

1

1

Стенка задняя

1

-

-

-

Стенка боковая

2

-

-

-

Основание

1

1

1

1

Крышка

1

1

1

1

Крыша с отливами

-

1

1

1

Дверь с замком

1

1

1

1

Направляющая 19”

2

-

-

-

Панель монтажная

-

1

1

1

Комплект заземления

1компл.

1 компл.

1 компл.

1 компл.

Кабельные зажимы (гермовводы)

Количество определяется при открытии заказа

Комплект крепления шкафа к столбу

Тип комплекта крепления шкафа к столбу в таблице «Тип крепления шкафа к столбу»
