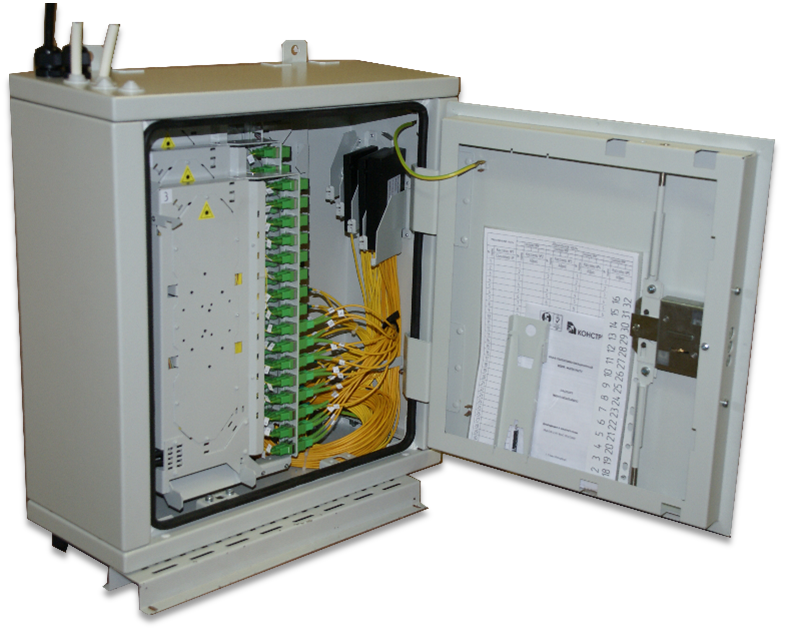

Оптический распределительный шкаф серии 608Р-64 для строительства сетей FTTH

Описание

Оптические шкафы 608Р имеют компактные размеры. Отличаются удоб­ством монтажа и обслуживания оптических волокон.

Конструкция.

Корпус выполнен из стали толщиной 1, 5 мм, дверь - 2 мм, с дополни­тельными ребрами жесткости (усилителями).

Минимальные зазоры между дверью и корпусом, дверь, утопленная по отношению к корпусу, дополнительные ребра жесткости, исключают возможность вскрытия шкафа с помощью подручных средств.

Для крепления на стену выполнены четыре отверстия под анкерные болты.

Кроссовая панель съемная, крепится на заднюю стенку корпуса.

Дверь.

Дверь снабжена сувальдным замком с ригельными запорами в верхней и нижней частях шкафа, замок открывается «мастер» ключом.

Кабельные вводы.

Для ввода ОК магистральной сети и ОК распределительной сети предус­мотрены отверстия в верхнем и нижнем основании корпуса. Кабельные вводы защищены кабельными зажимами MG20 и заглушками-сальника­ми HP-20.

Заземление.

Все сборочные элементы шкафа заземлены между собой гибкими пере­ходниками (желто-зеленый провод ПВ-4). На основании шкафа (снаружи) имеется шпилька М8 - для подключения общего заземления. Цвет: краска порошковая полиэфирная (атмосферостойкая), структура: шагрень; цвет RAL 7035 (светло-серый).

Исполнение: IP54.

Конструктивной особенностью шкафов серии 608Р является то, что монтаж и коммутация оптического волокна осуществляется в откид­ных кассетах, объединенных в кроссовый блок. Кассеты размещаются в блоке вертикально, при повороте кассеты в горизонтальное положение обеспечивается доступ к зоне монтажа ОВ. Оптические кабели разде­лываются и фиксируются в выделенной зоне ввода оптического кабеля. Предусмотрен органайзер для укладки запаса микромодулей на задней стенке шкафа. Микромодули в транспортных трубках поступают в зону монтажа на соответствующую кассету. Волокна магистрального и рас­пределительных кабелей монтируются на разных кассетах.

Оптические сплиттеры устанавливаются в специальные держатели. Кассета.

Каждый поворотный модуль (оптическая кассета) содержит:

  • кассету для укладки ОВ,
  • ложементы под КДЗС,
  • модуль-планка под установку 32 адаптеров типа SC,
  • «паркинг» для временно неподключенных портов,
  • подпружиненный фиксатор кассеты в вертикальном положении. «Паркинг».

Индивидуальное пронумерованное место под разъем дает возмож­ность оперативного подключения/отключения ОК распределительной сети. Зафиксированная рабочая длина выходов сплиттеров для вклю­чения в порт или «паркинг» исключает возможность спутывания выхо­дов сплиттеров.

Цена по запросу
Оптические распределительные шкафы и коробки предназначены для размещения в жилых домах при строительстве сетей абонентского доступа PON (FTTH) по двухкаскадным схемам 1:16x1:4 и 1:8х 1:8. Оборудование одобрено Центром аккредитации ОАО «Ростелеком».

Наименование параметров

608Р-64

Максимальное число абонентских портов

64

Максимальное число кассет (абонентская+магистральная)

3 (2+1)

Максимальное число сплиттеров 1-го уровня 1х16 (1х8)

4 (8)

Максимальное число вводимых ОК

Не менее 16

Габариты (ШхВхГ), мм

500х520х200

Температура эксплуатации

-30оС ˷+60оС при относительной влажности 85%

Температура хранения

-40оС ˷+70оС при относительной влажности 98%

Масса в полной комплекции кассетами, кг

24



Номер для заказа

Обозначение шкафа

Мах количество портов (абонентских)

Мах количество кассет

Стандарт, количество, тип адаптеров

Стандарт, количество, тип полировки оптических полувилок (pigtail)

Количество КДЗС

608Р

ХХХ (Х)

ХХ

ХХ-ХХХ-ХХХ

ХХ-ХХХ-ХХХ

ХХ

Например:

608Р-128 (5) –SC-APC-SC-144-APC-144
