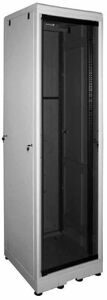

Напольный телекоммуникационный шкаф серии 698

Описание

Серия 698 (600x600 мм) - улучшенный аналог шка­фов 628 серии - напольные 19" универсальные телекоммуникаци­онные шкафы, высотой 12-47U, с возможностью регулировки монтажных

Особенности шкафов серии 698

Универсальные конструктивы для монтажа стандартного 19" навесного оборудования внутри офисных и производственных помещений.

Конструкция

Разборный несущий каркас состоит из сварных вертикальных рам, которые обеспечивают повышенную жесткость и прочность конструкции.

Для монтажа оборудования установлены две пары 19" вертикальных на­правляющих. Монтажные направляющие оцинкованы, имеют возмож­ность регулировки по глубине.

За счет высокой платформы имеется возможность свободной укладки излишков кабеля (в случае ввода кабеля через основание).

В платформе для шкафов серии 698 (600х600 мм.) высотой от 40U до 47U предусмотрена выдвижная опора, обеспечивающая шкафу дополни­тельную устойчивость в нагруженном состоянии.

Установка направляющих без зазора со стойками обеспечивает возмож­ность создания единой приборной панели.

Возможно изготовление шкафов под опечатку передней двери и с вну­тренними фиксаторами задней двери и боковых стенок (оговаривается при открытии заказа)

Доступ к оборудованию

Доступ к оборудованию осуществляется с 4-х сторон, за счет легкосъем­ных боковых панелей, а также задней и передней дверей.

Имеется возможность организации раздельного доступа по высоте за счет установки двух или более дверей в зависимости от высоты шкафа (оговаривается при заказе).

Двери

 Двери в базовой комплектации снабжены одноточечным замком и могут быть следующего исполнения:

- металлические (M),

- металлические с перфорацией (P),

- стекло закаленное, тонированное в металлической раме (G),

- двухстворчатая, металлическая, с замком 3-х точечного запирания с поворотной ручкой (D),

- двухстворчатая, металлическая с перфорацией, с замком 3-х точечно­го запирания с поворотной ручкой (W).

Двери имеют как правую, так и левую навеску. Могут комплектоваться замком с поворотной ручкой и 3-х точечным запиранием

Стенки

Стенки снабжены защелками и замками, могут быть:

- металлические (М)

- металлические с перфорацией (Р)

Кабельные вводы

Ввод кабеля осуществляется через основание или верхнюю крышку шкафа.

Размер кабельных вводов в платформе и в верхней крышке 240х63мм.

В крышке шкафа установлена взаимозаменяемая заглушка.

Вентиляция и контроль климата

Наличие перфорации в основании и крышке шкафа обеспечивает венти­ляцию внутреннего объема шкафа.

Возможна установка вентиляторного блока. В этом случае шкаф должен комплектоваться специальной крышкой.

Противопылевая защита

Защита обеспечивается установкой противопылевых щеточных кабель­ных вводов в основании и крышке шкафа.

Колеса и опоры

Поворотные колеса предназначены для удобства транспортировки шкафа.

ВНИМАНИЕ! Только для перемещения ненагруженного шкафа.

Регулируемые по высоте опоры предназначены для компенсации не­ровностей пола.

Специальные кронштейны предназначены для жесткого крепления к полу.

Заземление

Наличие заземляющих элементов на всех металлических частях шкафа. Возможность соединения комплектом заземления (желто-зеленый про­вод, сечением S=4 ) всех токопроводящих деталей конструкции.

В основании предусмотрена точка подключения внешнего заземления шкафа.

Поставка: как в собранном, так и в разобранном виде.

Цвет: RAL 7035 (светло-серый).

Исполнение

Класс защиты - IP-20 (в соответствии с ГОСТ 14254-96). Возможно изготовление шкафов со степенью защиты - IP 40(оговаривается при открытии заказа)

    Допустимая распределительная нагрузка: 25 кг. на 1U.

Для реализации крупных сетевых проектов предусмотрена    возможность стыковки шкафов между собой в одну горизонтальную цепочку (пакетное соединение).

Возможно исполнение шкафов серии 698 с защитой доступа: с устройством опечатывания, с датчиком ИО 102-29 "ЭСТЕТ-СЕЙФ”, а также с серверными направляющими.

От
19350.00 руб.
Заказать
Напольные 19" универсальные телекоммуникаци­онные шкафы для монтажа стандартного 19" навесного оборудования внутри офисных и производственных помещений

Характеристики шкафов

Обозначение

Этажность, U

Ширина,мм

Глубина,мм

Высота,мм

Масса, не более,кг

698-12U*

12

600

600

756

40.0

698-15U*

15

600

600

889

43.0

698-18U*

18

600

600

1022

53.0

698-24U*

24

600

600

1289

65.0

698-27U*

27

600

600

1422

69.0

698-33U*

33

600

600

1689

80.0

698-37U*

37

600

600

1867

84.0

698-40U*

40

600

600

2001

90.0

698-42U*

42

600

600

2090

97.0

698-44U*

44

600

600

2179

100.0

698-45U*

45

600

600

2224

102.0

698-47U*

47

600

600

2312

103.0

* Примечание: возможно исполнение с устройством опечатывания, а также с серверными направляющими (оговаривается перед открытием заказа)

Рама вертикальная

2 шт.

Платформа*

1 шт.

Крышка

1 шт.

Легкосъемные боковые панели с замком

2 шт.

Дверь передняя с замком

1 шт.

Дверь задняя с замком

1 шт.

Заглушка кабельного ввода

1 шт.

19” направляющие

4 шт.

*В шкафах 698(690)(40-47U)- с выдвижной опорой

Регулируемые опоры

Арт.111\51,арт.111\51-01(для шкафов серии 698 от 40 до 47U)

1 компл.-4 шт.

1 компл.-6 шт.

Поворотные колеса арт.111\52

1 комплект

Комплект заземления арт.111\54-04

1 комплект

Комплект для крепления шкафа к полу арт. 111\58

2 комплекта

Крышка под вентиляторный блок

Арт.698\03.00.00, 693\03.00.00*

1 шт.

Комплект для соединения шкафов ар. 123(скоба) или арт.124(втулка)

1 комплект

Щеточный кабельный ввод арт.690\20

1 шт.

*при заказе вентиляторного блока входит в комплект поставки

















Выше представлен список наиболее часто заказываемых позиций. Исчерпывающий список дополнительной комплектации смотрите в таблице применяемости аксессуаров.
