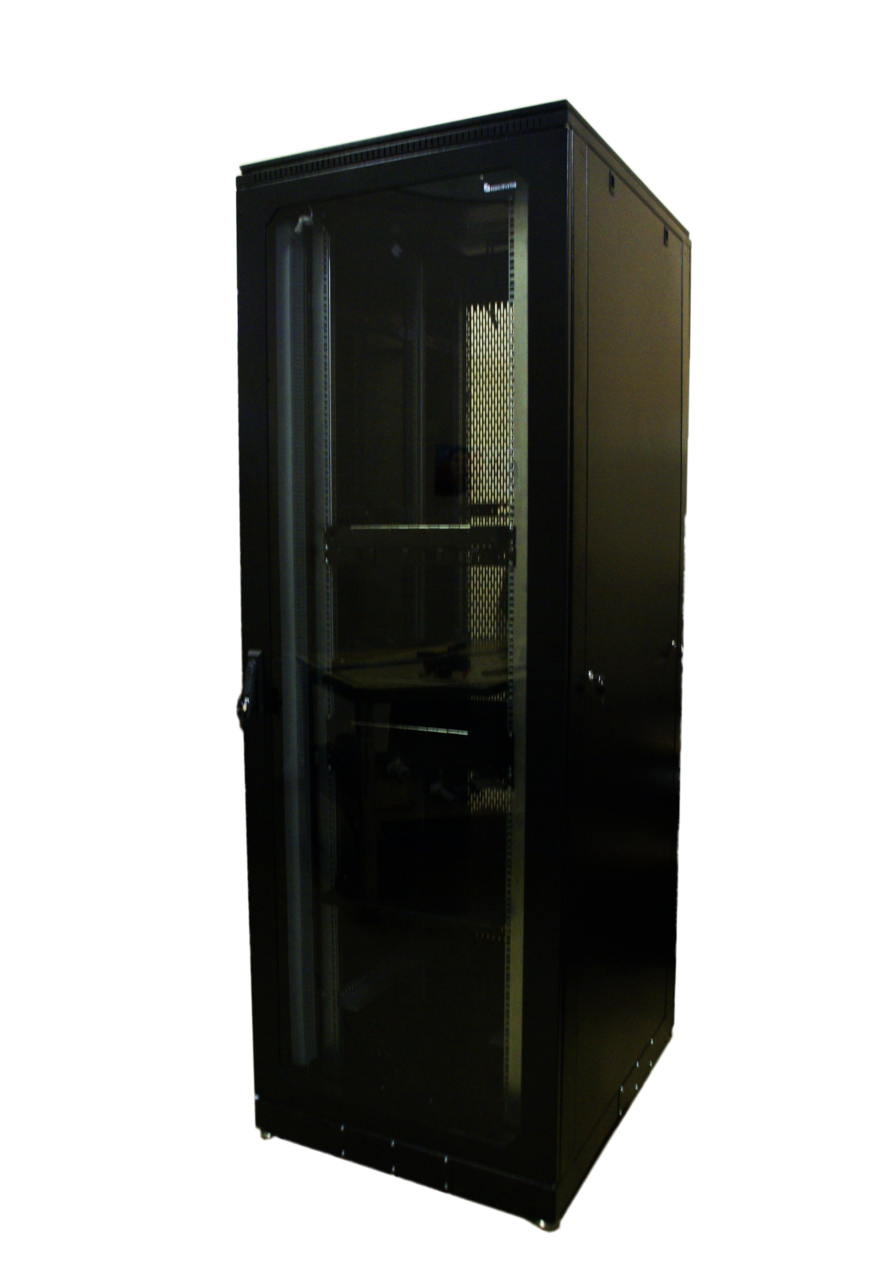

Напольный телекоммуникационный серверный шкаф серии 624

Описание

Серия 624 (800х1000 мм)  - серверные телеком­муникационные шкафы высотой 24-47U, с возможностью ре­гулировки монтажных направляющих по глубине.

Телекоммуникационные шкафы серии 624 - универсальные конструктивы для установки 19" или 23" серверного и иного стандартного навесного телекоммуникационного оборудования внутри офисных и производственных помещений.

Конструкция

Разборный несущий каркас на основе сварных вертикальных рам, обеспечивающих повышенную жесткость и прочность конструкции.  Основные размеры шкафовсерии 624  соответствуют ГОСТ 28601.2 (19-тидюймовому стандарту МЭК 297-2). Конструкция шкафа позволяет переустанавливать монтажные направляющие в стандарт 23”  (по ширине) и размещать соответствующее оборудование.

Шкафы комплектуются 19" направляющими на всю вы¬соту. Поставка направляющих стандарта 23” - оговаривается при открытии заказа.

Двери

Двери снабжены одноточечными замками и имеют следующие вариан­ты исполнения:

- металл (M),

- металл с перфорацией (P),

-двухстворчатая, металлическая, с замком 3-х точечного запирания с поворотной ручкой (D),

 - двухстворчатая, металлическая с перфорацией, с замком 3-х точечно­го запирания с поворотной ручкой (W),

- стекло закаленное тонированное в раме (G).

Дверь имеет как правую, так и левую навеску.

Стенки

Стенки снабжены двумя одноточечными замками и имеют следующие варианты исполнения:

- металл (M),

- металл с перфорацией (P).

Доступ к оборудованию

Доступ к оборудованию осуществляется со всех сторон, за счет наличия легкосъемных боковых панелей и дверей, имеющих угол раскрывания 180°.

Вентиляция и контроль климата

Наличие перфорации верхней раме и воздушного зазора под крышкой шкафа обеспечивает вентиляцию внутреннего объема шкафа.

Возможна установки вентиляторного блока в крышку и платформу шка­фа. Наличие свободного пространства между оборудованием и боковыми стенками облегчает укладку кабельных жгутов и способствует эффек­тивному теплообмену.

Кабельные вводы

Ввод кабеля осуществляется через платформу или верхнюю крышку. Размер кабельных вводов 300х56 мм. Ввод кабеля в платформу возможен с 3х сторон.

Кабельные вводы защищены заглушками.

Противопылевая защита

Защита обеспечивается установкой противопылевых щеточных кабель­ных вводов.

Опоры и колеса

Поворотные колеса предназначены для удобства транспортировки шкафа. Внимание! Только для перемещения ненагруженного шкафа. Регулируемые по высоте опоры предназначены для компенсации неров­ностей пола.

Заземление

Наличие заземляющих элементов на всех металлических частях шкафа. Возможность соединения комплектом заземления (желто-зеленый про­вод, сечением S=4 ) всех токопроводящих деталей конструкции.

В основании предусмотрена точка подключения внешнего заземления шкафа. Поставка: как в собранном, так и в разобранном виде.

Цвет: RAL 7035 (светло-серый). Иной цвет оговаривается при открытии заказа.

Исполнение: IP-20.

Возможно изготовление шкафов со степенью защиты - IP 40 (оговарива­ется при открытии заказа).

Допустимая распределенная нагрузка: 975 кг.

Для реализации крупных сетевых проектов предусмотрена возмож­ность стыковки шкафов между собой в одну горизонтальную цепочку (пакетное соединение).

Поставка: как в собранном, так и в разобранном виде.

Возможно исполнение шкафов серии 624 с защитой доступа:

с устройством опечатывания, с датчиком ИО 102-29 "ЭСТЕТ-СЕЙФ”, а также с серверными направляющими.





Цена по запросу
Серверные телеком­муникационные монтажные шкафы для установки 19" или 23" серверного и иного стандартного навесного телекоммуникационного оборудования внутри офисных и производственных помещений



Обозначение



Этажность, U



Ширина,мм



Глубина,мм



Высота,мм

Масса, не более,кг

624-24U*

24

800

1000

1310

123.1

624-33U*

33

800

1000

1710

143.1

624-42U*

42

800

1000

2110

163.3

624-45U*

45

800

1000

2240

170.4

624-47U*

47

800

1000

2333

174.3

Примечание: возможно исполнение с устройством опечатывания, а также с серверными направляющими (оговаривается перед открытием заказа)

Рама вертикальная

2 шт.

Платформа

1 шт.

Рама верхняя (горизонтальная)

1 шт.

Крышка

1 шт.

Стенки боковые с замками

2 шт.

Двери с замком(замкам)

2 шт.

Заглушки кабельного ввода

4 шт.

19”(23”) направляющие

4 шт.

Комплект опор регулируемых (М10)    арт.111\51

1 компл.

Комплект колёс поворотных двойных  арт.111\53

1 компл.

Комплект заземления арт.111\54-07

- для шкафов с  2х створч. дверьми (D,W) -  арт.111\54

1 компл.

Комплект для соединения шкафов

арт.111\59-01 (24-37U)

арт.111\59-03  (40-47U)

1 компл.

Щеточный кабельный ввод                   арт.111\66

1 – 2 шт.

Выше представлен список наиболее часто заказываемых позиций.
Исчерпывающий список дополнительной комплектации смотрите в таблице применяемости аксессуаров.
