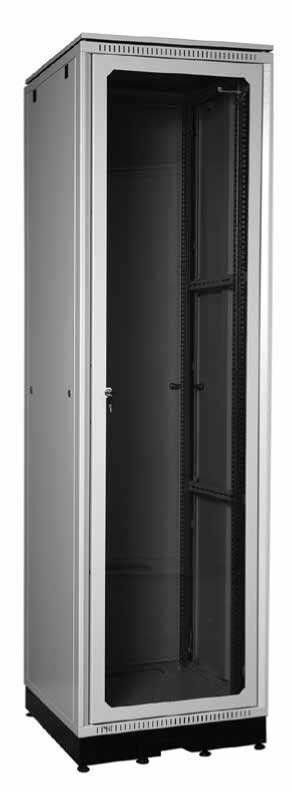

Напольный телекоммуникационный шкаф серии 623

Описание

Серия 623 -  универсальные телекоммуникационные шкафы (600x800 мм.) высо­той 12-54U, предназначенные для установки 19" телекоммуникационного оборудования, с возможностью регулировки монтажных направляющих по глубине.

Конструкция

Разборная, позволяет проводить установку в помещениях с узкими дверными проемами.

Конструктивно представляют собой разборный несущий каркас на основе 4-х вертикальных стоек, на кото­рый монтируются боковые легкосъемные панели, передняя и задняя двери. Шкафы комплектуются 2-мя парами монтажных направляющих стандарта 19” на всю высоту.

Платформа шкафа обеспечивает возможность свободной укладки излишков подводимого кабеля (в случае ввода кабеля через основание).

Возможно изготовление шкафов под опечатку передней двери и с вну­тренними фиксаторами задней двери и боковых стенок (оговаривается при открытии заказа).

Двери

Двери снабжены одноточечным замком, могут быть:

- металлические (М)

- металлические с перфорацией (Р)

- стекло закаленное, тонированное в раме (G).

Двери имеют как правую, так и левую навеску. Могут комплектоваться панельным замком с поворотной ручкой и запиранием на три стороны. (оговаривается при открытии заказа)

Стенки

Стенки снабжены защелками и замками, могут быть:

- металлические (М)

- металлические с перфорацией (Р)

Доступ к оборудованию:

Доступ к оборудованию осуществляется со всех сторон, за счет легко­съемных боковых панелей, а также задней и передней дверей.

Кабельные вводы

Кабельные вводы расположены в основании и верхней крышке шкафа.

В крышке установлена взаимозаменяемая заглушка.

Размер кабельных вводов в основании: 270х56 мм, в верхней крышке: 300х56 мм.

Вентиляция и контроль климата

Наличие перфорации в основании и верхней раме шкафа обеспечивает венти­ляцию внутреннего объема шкафа.

Возможна установка вентиляторного блока  в крышку шкафа.

Противопылевая защита

Защита обеспечивается установкой противопылевых щеточных кабель­ных вводов.

Колеса и опоры

Поворотные колеса предназначены для удобства транспортировки шкафа.

ВНИМАНИЕ! Только для перемещения ненагруженного шкафа.

Регулируемые по высоте опоры предназначены для компенсации не­ровностей пола.

Специальные кронштейны предназначены для жесткого крепления к полу.

Заземление

Наличие заземляющих элементов на всех металлических частях шкафа. Возможность соединения комплектом заземления (желто-зеленый про­вод, сечением S=4 ) всех токопроводящих деталей конструкции.

В основании предусмотрена точка подключения внешнего заземления шкафа.

Поставка: как в собранном, так и в разобранном виде.

Цвет: RAL 7035 (светло-серый).

Исполнение. Класс защиты - IP-20 (в соответствии с ГОСТ 14254-96). Возможно изготовление шкафов со степенью защиты - IP 40(оговаривается при открытии заказа)

Для реализации крупных сетевых проектов предусмотрена возмож­ность стыковки шкафов между собой в одну горизонтальную цепочку (пакетное соединение).

Возможно исполнение шкафов серии 623 с устройством опечатывания! (оговаривается при открытии заказа)

От
21400.00 руб.
Заказать
наполь­ные универсальные телекоммуникационные монтажные шкафы для установки 19" телекоммуникационного оборудования



Обозначение



Этажность, U



Ширина,мм



Глубина,мм



Высота,мм



Масса, не более,кг

623-12U

12

600

800

728

45,0

623-15U

15

600

800

862

54,0

623-18U

18

600

800

995

56,4

623-24U

24

600

800

1262

70,0

623-27U

27

600

800

1395

76,0

623-33U

33

600

800

1662

85,3

623-37U

37

600

800

1840

94,7

623-40U

40

600

800

1973

95,1

623-42U

42

600

800

2062

100,8

623-44U

44

600

800

2151

104,5

623-45U

45

600

800

2196

106,8

623-47U

47

600

800

2284

110,2

623-54U

54

600

800

2596

128,5

Стойка

4 шт.

Основание

1 шт.

Платформа*

1 шт.

Рама верхняя

1 шт.

Крышка

1 шт.

Стенки боковые с замками

2 шт.

Легкосъемные боковые панели с замком

2 шт.

Двери с замком

2 шт.

Заглушка кабельного ввода

1 шт.

19” направляющие

4 шт.

Комплект опор регулируемых (М10) 4 шт.

арт.111\51

1 комплект

Комплект колёс поворотных (4 шт.)

арт.111\52  - одинарные

арт.111\53  - двойные

1 комплект

Комплект заземления арт.111\54

1 комплект

Комплект для крепления шкафа к полу

 арт.111\58 (анкер М12)

арт.111\58-01 (болт М8х60)

до 4 компл.

Комплект для соединения шкафов арт. 123(скоба) или арт.124(втулка)

1 комплект

Щеточный кабельный ввод арт.111\66

1 шт.





















Выше представлен список наиболее часто заказываемых позиций.
Исчерпывающий список дополнительной комплектации смотрите в таблице применяемости аксессуаров.
