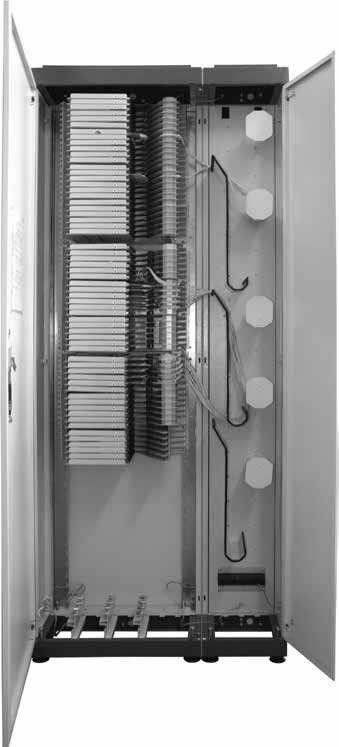

Коммутационно-распределительная системная стойка БЛИК серии 647\900-01 бокового доступа

Описание

Активное использование волоконно-оптических кабелей при строитель­стве современных систем связи, а также быстрый рост спектра услуг, пре­доставляемых операторами связи клиентам, привели к существенному повышению интереса к коммутационным системам высокой плотности.

Основные требования, которым должна отвечать современная коммута­ционная система это:

  • высокая надежность;
  • наращиваемость в процессе развития сети;
  • высокая плотность подключений;
  • удобство обслуживания в процессе эксплуатации.

Разработанная предприятием ГК «Конструктив» оптическая коммута­ционно-распределительная системная стойка БЛИК в максимальной сте­пени обеспечивает все вышеперечисленные требования.

Оптическая коммутационно-распределительная системная стойка БЛИК выполнена в стандарте 19" и предполагает модульный принцип наращи­вания стоек, обеспечивающих необходимую емкость оптических соеди­нителей (портов).

Такое решение делает систему гибкой и легко наращиваемой при по­следующем развитии сети. При этом, немаловажным фактором является возможность эффективного распределения первичных капитальных за­трат на построение коммутационного узла.

С целью максимального использования объема системных стоек, кроме рэковых кроссов с установленными в них оптоволоконными компактными кассетами фронтального или бокового доступа, имеется и система кабель­ных органайзеров и каналов для ввода, вывода и хранения запасов кабеля. Конструкция компактных оптоволоконных кассет обеспечивает макси­мальную надежность работы оптоволоконной сети за счет возможности обслуживания единичного оптического модуля. При этом остальные ка­бельные модули, не требующие в данный момент обслуживания, оста­ются в статичном положении, что существенно повышает надежность и долговечность их работы.

Размещение модулей волоконно-оптических кабелей с лицевой сто­роны системной стойки, а также наличие оптимальной системы ввода и хранения оптического кабеля (патчкордов) позволяет существенно снизить трудоемкость при монтаже и эксплуатации системы и повысить удобство ее обслуживания.

Кабельные органайзеры конструктивно гарантируют минимальный ра­диус изгиба волокна 35 мм, а соответственно и стабильность оптических   параметров в течение всего срока службы коммутационного узла.

Особенности стойки БЛИК, серия 647\900-01 бокового доступа

Конструкция.

Разборный каркас, состоящий из 2-х сборных корпусов стоек (647-300 и 647-600).

Каждый корпус полностью разборный, корпуса состоят из вертикаль­ной рамы, основания и верхней рамы.

Предусмотрено: соединение стоек в линейку с креплением боковыми поверхностями.

Корпус стойки 647-600 комплектуется 19" направляющими на всю вы­соту. Детали выполнены из листовой стали.

Двери.

Дверь двухстворчатая снабжена замком трехточечного запирания с по­воротной ручкой.

Выполнена из стали толщиной 1 мм.

Стенки.

Боковые стенки - быстросъемные.

Задние стенки крепятся на винтах. Выполнены из стали толщиной 1 мм.

Доступ к оборудованию.

Доступ к оборудованию осуществляется со стороны двери, боковых и задних стенок.

Кабельные вводы.

Ввод кабеля осуществляется через щеточный ввод в крышке стойки или через технологическое окно в основании, оборудованное кабельными держателями.

Опоры.

Винтовые опоры предназначены для компенсации неровностей пола, устанавливаются в основание.

Предусмотрена возможность крепления стойки анкерными болтами к полу.

Заземление.

Наличие заземляющих элементов на всех металлических частях шкафа. Возможность соединения комплектом заземления (желто-зеленый про­вод, сечением S=4 мм2) всех токопроводящих деталей конструкции. Предусмотрены точки подключения общего заземления шкафа.

Допустимая распределенная нагрузка: 850 кг.

Цвет: RAL 7035 (светло-серый)

Верхняя рама и основание стойки - RAL 5000 (синий)

Поставка: в собранном виде.

Исполнение: класс защиты IP-20.

Цена по запросу

Обозначение

Габариты (ШхГхВ), мм

Максимальное количество портов

Максимальное количество оптических кассет высокой плотности № 14 с модулем

Масса, не более, кг.

SC

FC

LC

647\900-1

900х300х2200

960

720

1440

60

120

* Примечание: корпус стойки 300 (секция расширения) стойки 647-900 служит для размещения кабельных органайзеров.

Базовая комплектация

Наименование узлов

647\900-1

Корпус стойки 647-600

1 шт.

Корпус стойки 647-300*

1 шт.

Винтовые опоры

8 шт.

Крышка 647-300

1 шт.

Крышка 647-600

1 шт.

Направляющие 19”

2 шт.

Передняя дверь 647-600

1 шт.

Задняя стенка 647-600

1 шт.

Передняя дверь 647-300

1 шт.

Задняя стенка 647-300

1 шт.

Боковая стенка

2 шт.

Панель под органайзер вертикальный

1 шт.

Комплект кабельного ввода с держателями ( в основание), арт.647\21

1 шт.

Щеточный кабельный ввод (в крышку)

2 шт.

Устанавливаемое оборудование.

Полка стойки (кросс) 3U

  • 6 кассет высокой плотности №14
  • фронтальный монтаж и открытый доступ ко всем кабелям, волокнам и модулям
  • ограничение радиуса изгиба патчкордов и пигтейлов 35 мм
  • полка имеет высоту 3 U и крепится в стойке на задних направляющих

Кассета высокой плотности №14

Компактные оптоволоконные кассеты упрощают монтаж и обеспечива­ют максимальную надежность работы оптоволоконной сети. Все опто­волоконные кассеты гарантируют минимальный радиус изгиба R35 мм для волокон. Кассета включает в себя место для размещения резервной длины кабеля, обеспечивает простоту размотки до соединителя, незави­симо от соседних кассет. Это означает максимальную надежность всей оптоволоконной системы, так как все не затронутые волокна остаются в статичном состоянии. Конструкция кассет и полки стойки позволяет из­влечь или выдвинуть любую кассету независимо от других кассет. Кассета состоит:

  • сплайс-кассеты для хранения резерва свариваемого волокна и сварки,
  • модуля, расположенного сбоку кассеты, что обеспечивает дополни­тельную защиту персонала от лазерного излучения,
  • поворотного узла, обеспечивающего откидывание кассеты в верти­кальной плоскости.

Отличительные особенности кассеты высокой плотности №14:

  • для оптических разъемов всех типов,
  • радиус изгиба 35 мм для волокон и 45 мм для многоволоконных кабелей,
  • простота монтажа / демонтажа с лицевой стороны.

Для реализации крупных сетевых проектов предусмотрена возмож­ность стыковки стоек между собой в одну горизонтальную цепочку (пакетное соединение) и соединение задними стенками.

Устанавливаемое оборудование

Описание

№ заказа

  1.

Полка стойки (кросс) 3U

  1. -1\01
  • 10шт.

60 оптических кассет высокой плотности №14 с модулями

Комплект кабельного ввода

  1.
  • 9шт.
